Граничные рамки в сварных деталях

Граничную рамку можно создать для любого элемента списка вырезов независимо от типа твердых тел, содержащегося в элементе списка вырезов.

Граничная рамка представляет собой трехмерный эскиз, и ее основание по умолчанию находится на плоскости X-Y. Принимая во внимание ориентацию граничной рамки, она является наименьшей рамкой, охватывающей тело.

Работа с граничной рамкой для элементов в списке вырезов

Чтобы создать граничную рамку для элементов в списке вырезов, выполните следующие действия.

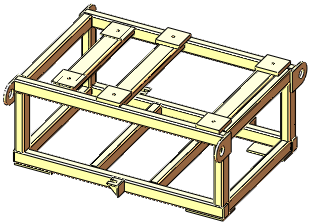

  1. В дереве конструирования FeatureManager откройте деталь с элементами списка вырезов.

  2. В дереве конструирования FeatureManager:
    1. Если Список вырезов отображается значком FM_CutList_NeedsUpdate.gif, нажмите правую кнопку мыши и выберите Обновить.
    2. Щелкните правой кнопкой мыши Список вырезов и выберите Создать граничную рамку.
      Граничные рамки создаются в модели для каждого элемента вырезов, однако они скрыты в графической области.
    3. Разверните Список вырезов .

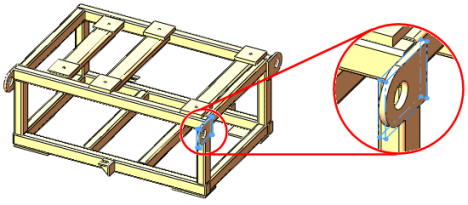

    4. В Элемент списка вырезов FM_folder.gif нажмите Граничная рамка_Элемент списка вырезов и выберите Отобразить .
    5. Нажмите Граничная рамка_элемент списка вырезов еще раз.
      Появится текстовое окно.
    6. Правой клавишей мыши нажмите Элемент списка вырезов FM_folder.gif и нажмите Свойства.
      В диалоговом окне Свойства списка вырезов отобразятся следующие значения: Толщина трехмерной граничной рамки, Ширина трехмерной граничной рамки, Длина трехмерной граничной рамки и Объем трехмерной граничной рамки. При создании чертежа эти значения отображаются в спецификации.
    7. Нажмите кнопку ОК.
  3. Чтобы отредактировать граничную рамку, нажмите правой кнопкой мыши Список вырезов или Элемент списка вырезов, уже имеющий граничную рамку, и выберите Редактировать граничную рамку для изменения плоскости или грани ориентации в PropertyManager.
  4. Чтобы удалить граничную рамку, нажмите правой кнопкой мыши Список вырезов или Элемент списка вырезов и выберите Удалить граничную рамку.
