Добавление линий разнесения

Чтобы вручную добавить линию разнесения в разнесенный вид, используйте эскиз с линиями разнесения (тип трехмерного эскиза).

Чтобы вставить эскиз с линиями разнесения:

  1. Нажмите Эскиз с линиями разнесения (панель инструментов "Сборка") или Вставка > Эскиз с линиями разнесения .
    Открывается панель инструментов Разнести эскиз.Активируется параметр Линия маршрута , и откроется окно Линия маршрута PropertyManager.
  2. Добавьте линии разнесения, используя:
    • Линия маршрута (панель инструментов "Разнести эскиз")
    • Параметр Линия изгиба (панель инструментов Разнести эскиз).
    • Другие инструменты трехмерного эскиза (панель инструментов Эскиз)
    Все линии в эскизе с линиями разнесения отображаются как штрихпунктирные.
  3. Закройте эскиз.
    Эскиз 3DРазнести появится в ConfigurationManager под элементом Вид с разнесенными частями .

Пример: добавление линии маршрута

В этом примере линия маршрута между шпилькой и отверстием в штифте в разнесенном виде.

Для добавления линии маршрута:

  1. Выберите одну грань, круговую или прямую кромку на каждом из двух объектов, которые требуется соединить.
    Например, выберите грань отверстия и круговую кромку шпильку:

    Появится предварительное изображение линии маршрута.

  2. Нажмите PM_OK.gif.
    Появится линия маршрута.


    Инструмент Линия маршрута остается активным, поэтому можно вставлять несколько линий.

    Все линии в эскизе с линиями разнесения отображаются как штрихпунктирные.
  3. Продолжайте добавление линий маршрута или снова нажмите PM_OK.gif, чтобы закрыть PropertyManager.

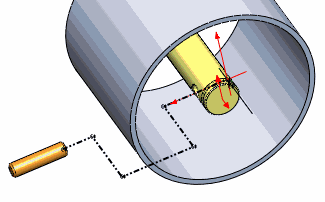

Пример – Добавление линии изгиба

В этом примере линия маршрута в эскизе линии для разнесения проходит через компонент, поэтому добавляется изгиб для прохождения вокруг этого компонента.

Для добавления изгиба к линии маршрута:

  1. Нажмите пункт Линия изгиба (панель инструментов Разнести эскиз).
  2. Нажмите на линию, чтобы начать изгибание.
  3. Переместите указатель, чтобы просмотреть предварительное изображение ширины и глубины изгибания.


    Если нажать на линию эскиза и отпустить кнопку мыши, можно изменить плоскости в трехмерном эскизе, нажав табуляции. При перетаскивании с удерживанием кнопки мыши изменение плоскостей невозможно.
  4. Нажмите еще раз для завершения изгибания.


    Инструмент Изогнуть остается активным, поэтому можно вставлять несколько изгибов.

  5. Нажмите кнопку cancel.png для закрытия PropertyManager.
