您可將修剪圖元轉換成幾何建構線,或於修剪時忽略幾何建構線。 這樣可以改善 2D 與 3D 草圖的幾何建構線的處理。
過去修剪圖元 工具雖然可以修剪所有圖元,但這通常會導致草圖變為不足定義。
按一下,開啟修剪圖元 PropertyManager。
將修剪的圖元保留為幾何建構線 |
將修剪圖元轉換為幾何建構線。 |
忽略幾何建構線的修剪 |
當您修剪圖元時,保持幾何建構線不受影響。 |
這些選項會維持與修剪圖元之間的尺寸關係。 根據修剪條件而定,它們可能會維持幾何關係。
如果這兩個選項您都選擇,實體圖元會被轉換為幾何建構線,且現有幾何建構線不受影響。

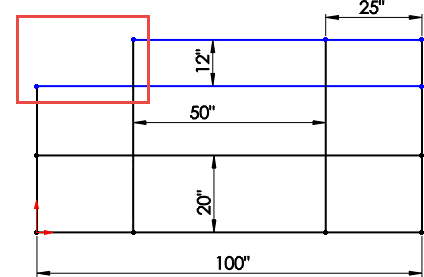

修剪前 |
|

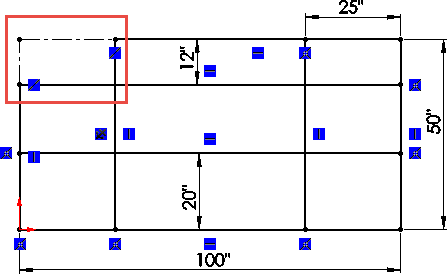

已清除將修剪的圖元保留為幾何建構線 |
|

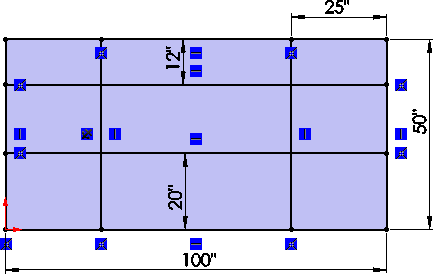

已選擇將修剪的圖元保留為幾何建構線 |
|
