指定異形孔精靈鑽孔的公差

您可在產生「異型孔精靈」特徵時設定公差與精度值。

異型孔精靈 PropertyManager 的類型標籤中含有公差/精度。 根據鑽孔類型，PropertyManager 可顯示適用於鑽孔規格的公差選項。 此區段也適用於組合件中的「異型孔精靈」特徵。

公差值會自動填入工程圖中的孔標註。 如果您變更孔標註中的值，零件中的值會更新。 您也可以針對模型組態變更公差值。

之前，您只能手動修改工程圖中的孔標註，將公差與精度的參數加入「異型孔精靈」鑽孔。

指定「異形孔精靈」鑽孔的公差：

  1. 開啟 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\tolerance.sldprt。
  2. 在 FeatureManager(特徵管理員) 中，用右鍵按一下孔柱，然後按一下編輯特徵。
  3. 在 PropertyManager 的類型標籤中，展開公差/精度。
  4. 在公差/精度下的標註值中，選擇貫穿孔直徑。
    1. 針對公差類型，選擇雙向。
    2. 針對最大變異，輸入 0.05mm。
    3. 針對最小變異，輸入 -0.02mm。
  5. 在公差/精度下的標註值中，選擇柱孔直徑。
    1. 針對公差類型，選擇對稱。
    2. 針對最大變異，輸入 0.05mm。
    3. 針對單位精度，選擇.12 (文件)。
  6. 按一下 。

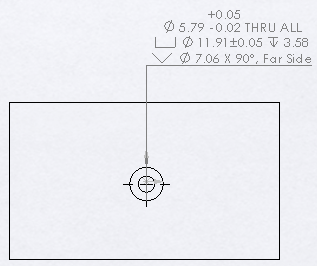

如果您從零件中繪製工程圖，公差值會顯示在孔標註中。
