Диалоговые окна Внешние ссылки для деталей и элементов и Внешние ссылки для сборок объединены в одно диалоговое окно. Можно разорвать, разблокировать или заблокировать отдельные ссылки для элементов и эскизов, отсортировать ссылки по статусу и изолировать выбранные компоненты.
При открытом диалоговом окне Внешние ссылки можно взаимодействовать с деревом конструирования FeatureManager и моделью в графической области. Можно включить параметр Визуализация динамических ссылок для просмотра зависимостей элемента. Перетаскивание файлов в программе SOLIDWORKS невозможно.

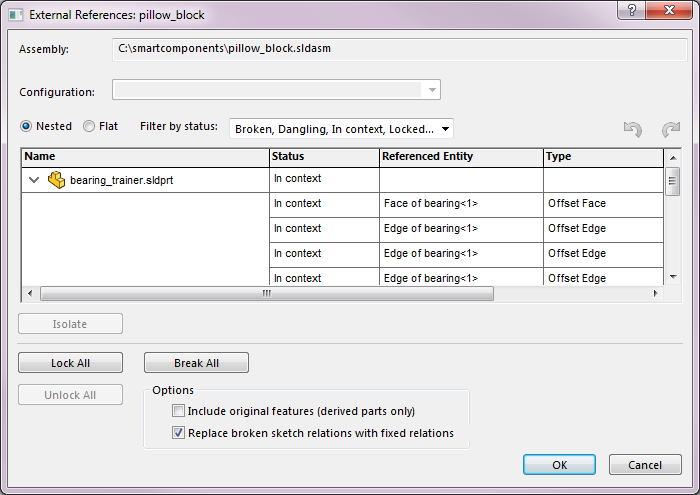

Чтобы открыть диалоговое окно Внешние ссылки, выполните следующие действия.
В дереве конструирования FeatureManager нажмите правой кнопкой мыши на верхний уровень сборки или узла сборки и выберите Внешние ссылки.
Функциональность в диалоговом окне
Внешние ссылки:
| Вложенный |
Иерархический список всех компонентов и элементов с внешними ссылками на основе структуры сборки. Компоненты и элементы имеют смещение. Можно свернуть и развернуть узлы. |
| В плоскости |
Список всех компонентов с внешними ссылками в списке без иерархии. |
| Развернуть все
Свернуть все
Отменить выбор
|
Нажмите правой кнопкой мыши на раздел таблицы диалогового окна для использования данных инструментов. Параметры Развернуть все и Свернуть все доступны при выборе значения Вложенные.
|
| Фильтр по статусу |
Фильтрация компонентов и элементов со следующими состояниями: - Разорвано
- Подвешено
- В контексте
- Заблокировано
- Вне контекста
|
Отменить  |
Реверс изменения, внесенного в диалоговом окне. При выборе параметра Включить исходные элементы (только производные детали) отмена операции разрыва невозможна.
|
Вернуть  |
Реверс команды Отменить в диалоговом окне. |
| Изолировать |
Изоляция компонентов из выбранной внешней ссылки. Доступно, если активный документ является сборкой и можно выбрать один или несколько компонентов. |
| Заблокировать выбранные |
Блокировка внешних ссылок для выбранных элементов и эскизов. При блокировке внешних ссылок для элемента или эскиза можно создать внешние ссылки на компонент. При блокировке внешних ссылок для компонента происходит полная блокировка ссылок, а создание внешних ссылок на этот компонент становится невозможным.
Блокировка не влияет на уравнения с внешними ссылками.
|
| Разблокировать выбранные |
Отмена блокировки внешних ссылок для выбранных элементов и эскизов. |
| Разорвать выбранные |
Разрыв внешних ссылок для выбранных элементов и эскизов. При разрыве внешних ссылок для компонента происходит разрыв всех внешних ссылок компонента. При выборе параметра Включить исходные элементы (только производные детали) отмена операции разрыва невозможна.
Разрыв не влияет на уравнения с внешними ссылками.
|
При выборе справочного объекта он вместе с другими объектами со ссылками на него выделяется в дереве конструирования FeatureManager и в графической области. Выбранный объект выделяется с помощью цвета Выбранный элемент 1. Соответствующие справочные объекты выделяются с помощью цвета Выбранный элемент 3.
Переименованные инструменты и параметры:
- Список внешних ссылок — переименовано во Внешние ссылки.
- Вставить элементы исходной детали, если ссылки разорваны — переименовано в Включить исходные элементы (только производные детали).
- Список разорванных ссылок — заменено на Разорвано в меню Фильтр по статусу.
- Столбцы Компоненты и Элемент переименованы в Имя.
- Дата — переименовано в Тип.
Параметр Внешние ссылки недоступен для сокращенных компонентов. Диалоговое окно Внешние ссылки для сборки верхнего уровня не выводит список сокращенных компонентов.
Соглашения об именовании дерева конструирования FeatureManager для внешних ссылок
Если элемент содержит эскиз с внешними ссылками, элемент отображает значок {->} справа от своего имени в дереве конструирования FeatureManager. Эскиз с внешними ссылками отображает значок -> справа от своего имени.
Если элемент имеет внешнюю ссылку и эскиз с внешней ссылкой, значок ->{->} отображается справа от своего имени.
Для элементов, которые содержат эскизы с внешними ссылками в нескольких состояниях, все применимые обозначения отображаются справа от имени элемента. Например, элемент с заблокированной внешней ссылкой и разорванной внешней ссылкой отображает значок {-> *x} справа от имени.
