Estabilización de contacto

La detección de contactos se mejora con un algoritmo de estabilización de contacto que puede resolver condiciones con restricciones insuficientes. La estabilización de contacto actúa como un estabilizador numérico al añadir una pequeña rigidez a las áreas cualificadas antes de que entren en contacto.

Con la estabilización de contacto, el solver puede resolver los problemas de inestabilidad que se encuentren al principio de la solución antes de iniciar el contacto. Puede especificar el valor de umbral de la distancia entre entidades geométricas para que cumpla los requisitos para la estabilización de contacto. La distancia se establece en:

Opciones predeterminadas > Interacción > Estabilizar el área si el intervalo es el valor % de la longitud característica.

De forma predeterminada, el software siempre aplica la estabilización de contacto a las geometrías que tienen una distancia inicial en un valor de umbral del 1 % de la longitud característica del modelo.

Por ejemplo, para los dos sólidos que entran en contacto, como se muestra en la imagen anterior, las áreas dentro del marco verde cumplen los requisitos para la estabilización de contacto porque sus distancias están dentro del umbral del intervalo (x). Las áreas dentro del marco rojo no cumplen los requisitos para la estabilización de contacto porque interfieren o su distancia excede el umbral del intervalo.

Aplicación de la estabilización de contacto

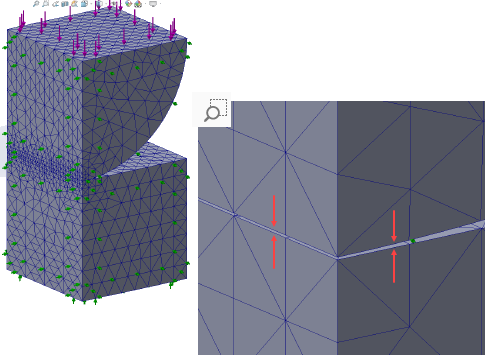

Ejemplo de dos sólidos que tienen una distancia inicial y entran en contacto al aplicar una carga. La estabilización de contacto habilita la solución precisa en SOLIDWORKS Simulation 2021.

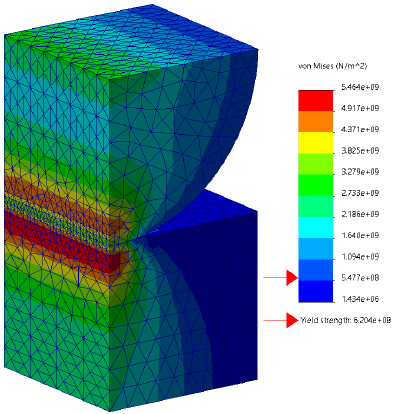

Un trazado de tensión preciso se deriva de la activación de la estabilización de contacto en SOLIDWORKS Simulation 2021.

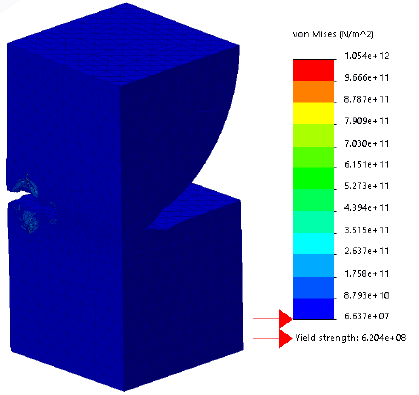

Trazado de tensión inexacto en SOLIDWORKS Simulation 2020.
