Pomocí funkce ScanTo3D v softwaru SOLIDWORKS můžete otevřít naskenované údaje z jakéhokoliv skeneru (soubory sítě nebo mraku bodů) nebo údaje křivek z matematického softwaru, připravit tato data a potom je převést na plošný nebo objemový model.
Nová naskenovaná data můžete otevřít jako nový dokument dílu, nebo je importovat do stávajícího aktivního dokumentu dílu. Klepněte na Možnosti v dialogu Otevřít a nastavte možnosti.
ScanTo3D výrazně snižuje požadovaný čas na vytvoření komplexních 3D modelů na základě nedigitálních dat. Uživatelé mohou ScanTo3D funkci využít k mnoha účelům:
-
Návrháři ve zdravotnictví mohou vytvořit anatomické objekty pro referenci.
Příklad objemového tělesa vytvořeného na základě naskenovaných dat ruky pomocí funkce Automatické modelování v Průvodci plošným modelováním.
- Návrháři spotřebního zboží mohou rychle vytvořit prezentaci zboží vytvořených z hlíny, pěnové hmoty, atd.
- Návrháři ve strojírenství mohou rychle vytvořit reference na OEM díly.
Aplikace ScanTo3D je dostupná pouze v softwaru SOLIDWORKS Premium a SOLIDWORKS Professional. Chcete-li aktivovat nástroj ScanTo3D klepněte na a vyberte ScanTo3D.

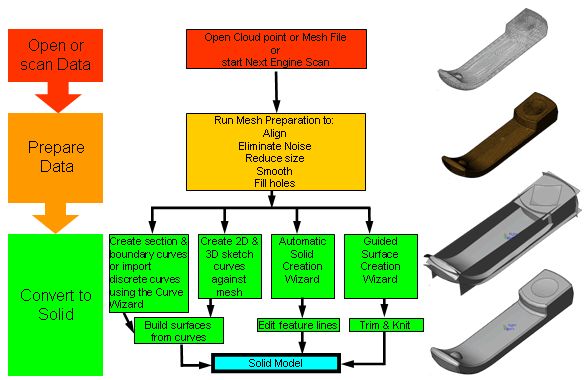

Přehled procesu ScanTo3D
