SolidWorks Simulation 数据

此信息特定于一个或多个 CAD 系统。参阅 SolidWorks eDrawings 功能矩阵图了解使用信息。

您可以在 eDrawings 零件或装配体文件中显示 SolidWorks Simulation 和 SolidWorks SimulationXpress 数据（如果可用）。对于装配体文件，您可移动零部件、隐藏或显示零部件。例如，您可以使用 eDrawings Manager 中模拟选项卡上的工具在模型中显示网格、图例以及模拟数据的标题，或打开选项对话框来设定打开和保存选项。

在 SolidWorks Simulation 中，所有图解都可输出至单个 eDrawings 文件中。要生成多个图解的单个 eDrawings 文件，右键单击 SolidWorks Simulation Manager 树中的算例，然后选择保存所有图解为 eDrawings。

您在观阅包含分析数据的文件时可使用所有 SolidWorks eDrawings 及 SolidWorks eDrawings Professional 工具。

欲观阅分析数据并设定选项：

1. 打开包含模拟数据的 eDrawings 文件。

   文件打开，模拟数据显示在图形区域中。

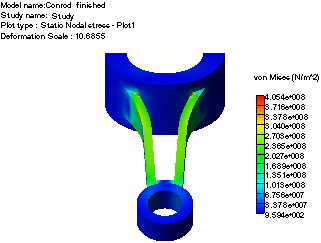

   下图显示了模型（无网格)及图例。



2. 选取模拟选项卡 ，其中列举了分析数据和结果图解，并显示以下工具：

• 显示网格。显示模拟模型上的网格。

• 显示图例。在模型的右方显示带颜色的模拟数据图例。

• 显示标题。在模型上方显示标题。

• 模拟选项。打开选项对话框，选择模拟选项卡。选择以下选项：

  • 自动打开模拟文件。装入所有与打开的 eDrawings 文件位于同一文件夹的 SolidWorks eDrawings 模拟文件（*.analysis.eprt 或 *.analysis.easm）。

如果您打开单独的 eDrawings 模拟文件，其它 eDrawings 模拟文件将不会自动打开。

• 将模拟信息保存到 eDrawings 文件中。随 eDrawings 文件保存所有装入到当前 eDrawings 文件中的模拟数据。
