横断面

生成横断面基准面：

• 使用默认 XY 横断面基准面。

• 从横断面选项卡选取一基准面。

• 在图形区域中选取一个面，然后在横断面标签上选取面平面。

• 在面上双击一点来生成与所选面平行的横断面。

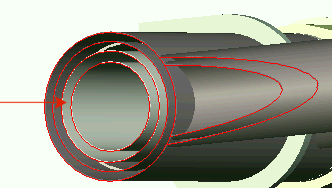

您可拖动基准面来更改横断面。接触横断面基准面的模型边线会显示为红色。

欲生成并操纵横断面：

1. 单击插入横断面 ，或单击工具、横断面。

   横断面平面出现，与模型正交。



2. 拖动基准面，此将沿轴与模型正交而移动。

3. 在横断面标签 上从以下选项选择。

XY 平面

YZ 基准面

XZ 平面

面平面。首先选择一个面，然后选择此选项来生成与所选面平行的平面。双击一个面也会激活此选项。

反转。沿当前所显示的平面反转模型以显示模型的另一面。

正视于平面。正视于平面而显示模型。

显示平面。显示横断面平面。

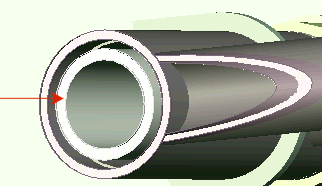

显示顶盖。显示边线为加盖的实体面。

4. 要释放插入横断面 工具，请再单击一次。
