连接点 PropertyManager

连接点 PropertyManager 在您于线路配件（法兰、弯管、电气接头等）中生成连接点时出现。PropertyManager 控制以下属性：

选择

选择基准面或面和点 。通过选取以下内容之一定义线路的原点：

• 圆形边线。

• 圆形面。

• 面或基准面，外加草图点或顶点。选择步路段退出配件的基准面或面，然后选择定义临近线路段端点的草图点。

将生成一条垂直于基准面或面的轴。当配件用于步路子装配体时，步路段与此轴对齐。一箭头显示线路退出配件的方向。如果箭头指向错误方向，选择反向。

选择线路类型 。决定步路材料是否为管筒、管道、电缆等等。

• 装配式管道

• 管筒

• 电气。也选择子类型：

• 缆束。选择以使部件带电线或电缆束在线路中使用。

• 电缆/电线。选择以使部件带单一电缆在线路中使用。

• 导管。选择以使诸如弯管、接头、及配件之类的部件用于电气导管模型中。在电气导管模型中，您延伸带导管、弯管、接头等的终端配件之间的线路。然后添加标记缆线或电线末端的电气零部件，如插头或环形接线头。使用自动步路将电气零部件与导管线路末端配件连接，以表示通过导管的电缆或电线的路径。

若想将电线或电缆附加到导管线路，导管终端配件还必须包含缆束或电缆/电线连接点。

• 带状电缆。选择以使零部件用于带状电缆线路中。

参数

名义直径 。

• 对于管道、管筒、及电气导管配件：端口的标称直径。此尺寸与管道或管筒零件中的名义直径@过滤器草图尺寸对应。如果配件只有一个配置，您可：

• 键入一个值。

• 单击选择管道（或选择管筒），然后浏览到管道或管筒并选择一配置以使用其名义直径。

如果配件具有多个配置，使用列标题直径@连接点<n>在系列零件设计表中指定直径。

• 对于电气接头：接头可容纳的最大电缆直径。

端头长度。指定在将接头或配件插入到线路中时从接头或配件所延伸的默认电缆端头长度。如果您将数值设定为 0，将使用线路直径乘以 1.5 的端头长度。您可在设计表中使用参数端头长度@连接点<n> 来设定端头长度。对于带状电缆，将端头长度保留为 0 或将之设定到大于电缆宽度一半的值，以确保在接头旁边的折叠可正确创建。

最低直长度。（仅对于管筒。）键入在线路开端和末尾所需的直管筒最小长度。您可以使用参数 MinStraightLength@连接点<n>在系列零件设计表中设定最低直长度。

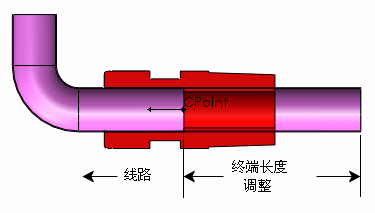

终端长度调整。（仅对于管筒。）键入数值以添加到管筒的切除长度。您可以使用参数 EndLengthAdjustment@连接点<n>在系列零件设计表中设定终端长度调整。在以下范例中，端头长度调整可为制造商在折弯过程中提供夹紧的额外管筒柄。在折弯之后，管筒在连接点处切割，这样配件可添加到线路的末端。

规格区域名。（仅对于管道和管筒。）过滤带匹配规格的配合零部件的选择。具有多配置零件的系列零件设计表中的可选区域。参阅连接点的规格参数。

规格值。（仅对于管道和管筒。）如果配件只有一个配置，键入与规格区域名关联的值。如果配件具有多个配置，使用列标题规格@连接点<n>在系列零件设计表中指定值。参阅连接点的规格参数。

端口 ID。（仅对于管道设计）。在您从 P&ID 文件定义线路设计装配体时指定设备步路端口。设备步路端口决定步路连接。如没有端口 ID，SolidWorks 会从具有最接近相符直径的端口连接设备。

导体分割长度。（仅对于电气。）键入一增加电缆的切割长度的数值以允许脱皮、切线，等等。

2D 图解销 id。（仅对于电气。）如果连接点是为一多管脚接头中的管脚，则为此管脚键入识别信息。如果连接点是为多管脚，则留为空白。

W。（只针对带状电缆。）设定电缆的宽度。

T。（只针对带状电缆。）设定电缆的厚度。

选取电缆。（只针对带状电缆。）可使您通过从电缆/电线库选取带状电缆来设定 W 和 T。

对齐。（只针对带状电缆。）选取用来对齐电缆宽度的边线。

切换销钉1 位置。（只针对带状电缆。）切换指派为销钉1 侧边的侧边，如预览中所示。在电缆装配体中，销钉1 位置由沿电缆的红色条纹表示。
