中心线注解

中心线是标记圆中心的注解，描述工程图上的几何体大小。

您可自动或手动将中心线插入到工程图视图中。SolidWorks 软件避免双重中心线。

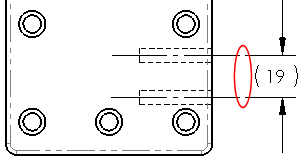

如果您标注尺寸到中心线，延伸线会自动缩短。

欲自动将中心线插入到工程图视图中：

1. 在工程图文档中，单击选项 、文档属性、出详图。

2. 在视图生成时自动插入下选择中心线。

3. 单击确定。

4. 插入工程图视图。

   中心线自动出现在所有合适的特征中。

如果模型处于大型装配体模式，或零部件数超过大型装配体的阈值，即使选择了此选项，中心线不会自动插入。

欲手工插入中心线：

1. 在工程图文档中，单击中心线 （注解工具栏），或单击插入、注解、中心线。

   中心线 PropertyManager 出现。

   注意：您可以先选择工具或者先选择一实体。

2. 选取以下之一:

• 两条边线（平行或非平行）

• 工程图视图中的两个草图线段（除样条曲线外）

• 一个面（圆柱、圆锥、回转或扫描）

• 图形区域中的视图

• FeatureManager 设计树中的特征、零部件或工程图视图

3. 单击确定 。
