分割零件

要分割钣金零件，请执行下列操作：

  1. 单击插入 > 特征 > 分割 。
  2. 在 PropertyManager 中的剪裁工具下，选择草图。
  3. 单击切除零件。

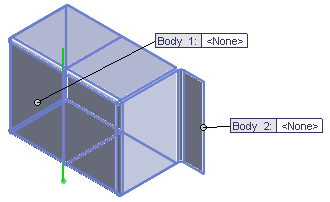

  4. 在所产生实体下，双击第一个实体。

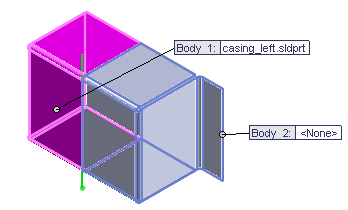

  5. 在另存为对话框中，为文件名键入 casing_left.sldprt，然后单击保存。

    名称即会显示在 PropertyManager 中的实体 1 标注中。



  6. 重复步骤 4 和 5，为实体 2 指派名称 casing_right.sldprt。
  7. 单击 。

    现在，零件包含两个钣金零件。



  8. 在 FeatureManager 设计树中，展开切割清单 (2)。

    Split1[1] 和 Split1[2] 是独立的零件。

    软件会根据最后添加到实体的特征来命名实体。在本例中，最后添加的特征是分割特征。当添加特征时，切割清单名称会相应发生变化。

  9. 右键单击 Split1[2]，然后单击展开。

    Split1[2] 即会展开，Split1[1] 会隐藏。

  10. 右键单击 Split1[2]，然后单击退出展开，将该实体恢复为折叠状态。

    两个实体都会显现。
