產生工程圖

在 SolidWorks 中繪圖

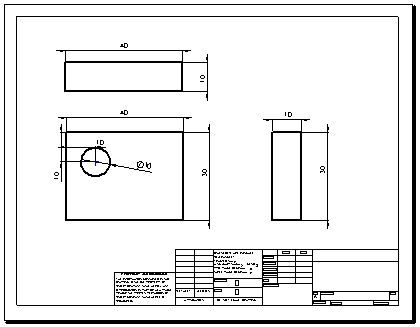

在 SolidWorks 中繪製工程圖而不產生模型：

1. 使用開啟新檔 來開啟一個工程圖文件。選擇一個範本。

2. 使用草圖工具列上的工具繪製線條、矩形、圓及其他圖元。

3. 使用尺寸/限制條件工具列上的智慧型尺寸 工具來標註圖元的尺寸。

4. 使用註記工具列上的工具來加入註記（註解、幾何公差符號、零件號球等）。

注意：其他不同的方法請參考下一部分。請參考繪圖來獲得在工程圖中繪製草圖的詳細資訊。

從模型產生工程圖

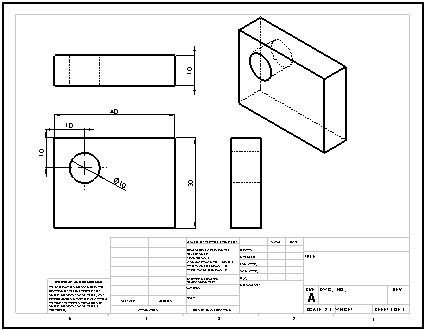

從零件或組合件文件產生工程圖：

1. 在零件或組合件文件中，按一下標準工具列上的從零件/組合件中產生工程圖 ，然後在圖頁格式/大小對話方塊中選擇一個範本。

視圖調色盤於視窗的右側開啟。

2. 按一下 來固定視窗調色盤。

3. 從視窗調色盤中拖曳一個視圖到工程圖頁中。

4. 在工程視圖或投影視圖 PropertyManager 中，設定如方位、顯示樣式、比例等的選項，然後按一下 。

5. 重複步驟 3 及步驟 4 來加入視圖。

注意：您可以在所給定的工程圖文件中有任何模型的任何工程視圖。

請參考 SolidWorks 學習單元：第三課 - 工程圖

相關的 SolidWorks 主題

2D 繪圖概要
工程圖中的 2D 草圖繪製
工程圖概要
零件及組合件的視角
