疊層角度

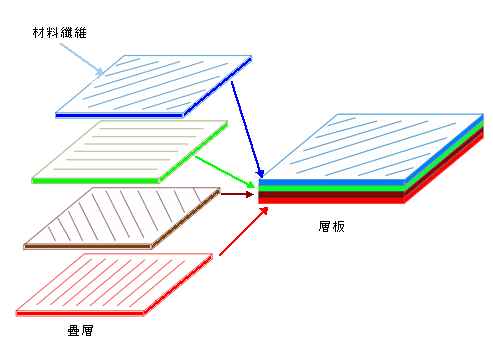

層板通常是由不同方位的疊層所堆疊而成。當您需要使不同方向上的承載能力最佳化，就要以不同方位的疊層來堆疊層板。由於層板需因應複雜的外部負載條件，因此必須採用此種堆疊方式。
.
注意︰單向層板（所有疊層的材料方位皆相同）通常適用於只在單一方向上承受負載。在相對於疊層方位的橫向承載力通常較弱。
程式會以線條的方式在幾何上強調顯示 0 度疊層角度的參考方位。在幾何上強調顯示出每個層板的疊層方位方向（即材料屬性的 X 方向）。Y 方向橫切於纖維方向（在表面上），Z 方向垂直於疊層面。圖例分別顯示纖維方向角度 0 度和 60 度的 X、Y 和 Z 方向。
|
疊層角度：0 度 |
疊層角度：60 度 |
|
|
|
複材三度空間會顯示在面中央。三度空間有 4 個箭頭：
|
|
顯示 0 度層方向。紅色箭頭與表面條紋平行。 |
|
|
顯示 90 度層方向。綠色箭頭與表面條紋垂直。 |
|
|
藍色箭頭與表面垂直。鏡射方位為藍色箭頭方向反轉後的方向。 |
|
|
顯示疊層方位方向。 |
