遠端位移 (剛性連接)

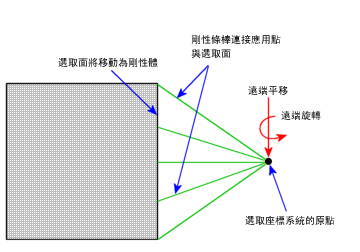

當置換後的零組件相對於塑模的零組件具有充分的剛性，且您已知足以抵銷其對於模型其他部分的作用之遠端平移及/或旋轉量時，適合使用此選項。限制的作用點係藉由剛性條棒有效連接到所選面。

剛性連接到共用點上的所選面 (單面或多面) 只能夠以剛性體的形態變形。每個面的面積及形狀維持不變。高應力也可能使相近的面產生剛性連接。

對面套用遠端位移 (剛性連接)：

1. 在 Simulation study tree 中，用右鍵按一下外部負載 圖示，然後選擇遠端負載/質量 。

2. 在類型之下，選擇位移 (剛性連接)。

3. 在圖面中按一下您要套用遠端位移的面。

4. 在參考座標系統之下，選擇整體（預設整體座標系統）或使用者定義。

• 如為使用者定義，按一下選擇一個座標系統 ，然後從快顯 FeatureManager 樹狀結構中選擇座標系統。

5. 在位置之下，進行下列操作︰

1. 選擇所需的長度單位 。

2. 在 X-位置 、Y-位置 及 Z-位置 方塊中，輸入遠端位移的作用點之座標。

6. 在平移之下，進行下列操作：

1. 設定單位 為所需的長度單位。

2. 按一下您要指定的平移零組件並輸入其值。

7. 在旋轉下方，進行下列操作：

1. 設定單位 為所需的旋轉單位。

2. 按一下您要指定的旋轉零組件並輸入其值。

8. 按一下 。
