假設一模型中有兩個萬向輪。您可以使用在圓柱面上選項，將輪銷的軸向平移 (z) 以及徑向平移 (r) 設為零。輪銷可於圓周方向 (Θ) 自由旋轉。
零件的殼化網格。
您可以使用在圓柱面上選項，將薄殼面的軸向平移 (z) 以及徑向平移 (r) 設為零。該面可於圓周方向 (Θ) 自由旋轉。
此選項僅適用於所有的所選面皆為圓柱面的情形。每個面可具有不同的軸。各個面的徑向、周向及軸向方向係以其本身的軸為準。
屬性
值
實體網格的可能自由度 (DOF)
3 向平移
殼化網格的可能自由度 (DOF)
3 向平移及 3 向旋轉
3D 符號
平移
旋轉
可選圖元
僅限於圓柱面
徑向
周向
軸向
旋轉 (僅適用於薄殼)
相對於徑向方向
相對於圓周方向
相對於軸向方向

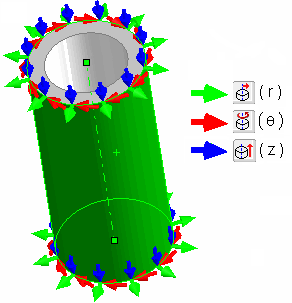

與圓柱面相關的軸向 (r)、圓周 (q) 及徑向方向如下圖所示。
