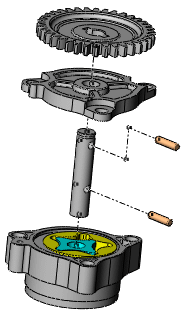

要對爆炸視圖加入爆炸直線，請使用爆炸直線草圖（ 3D 草圖的一種）。
插入爆炸直線草圖：
按一下爆炸直線草圖 （在組合件工具列上），或按一下插入、爆炸直線草圖。
排定路線 PropertyManager 出現。
使用下列方法來加入爆炸直線：
路徑線 及轉折線 （爆炸草圖工具列）
3D 草圖工具
所有的直線以虛線的型式出現。
關閉草圖。
草圖出現在 ConfigurationManager 的 爆炸視角<n> 之下。
編輯爆炸直線草圖：
在 ConfigurationManager 中，按一下 來展開爆炸視角<n>。
用右鍵按一下 3D爆炸<n>，選擇編輯草圖。
如同編輯任何 3D 草圖一般編輯草圖，或加入更多的爆炸直線。
