衝突的結合

有時候，由於零組件已被限制在無法移動至結合的狀態，因此無法滿足結合。零組件可能是固定的或與其他零組件結合。

範例

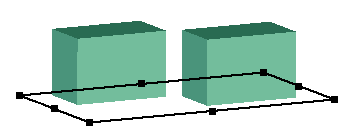

這兩個方塊的底面被結合至同一基準面：

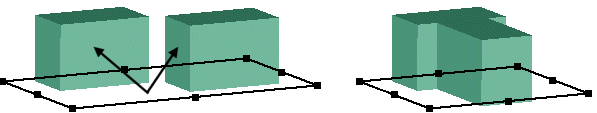

如果您在一個方塊的一邊與另一方塊的一邊加入重合/共線/共點的結合，則圖塊可以移動至結合位置：

如果您在一個方塊的底面與另一方塊的頂面加入重合/共線/共點的結合，則會出現錯誤：第一個方塊不能同時結合於基準面與第二個方塊的頂面，因為第二個方塊的底面也與基準面結合。

MateXpert 如何提供幫助

在此範例中，當您按一下 MateXpert 中的診斷時，程式會列出三個衝突的結合。這些結合是兩個與基準面重合/共線/共點的結合，及底面與頂面重合/共線/共點的結合。

當您按一下有問題的結合時，MateXpert 結合診斷告知您結合面不是重合/共線/共點的，且告訴您結合面相距多遠。

如何解決此問題

刪除、抑制、或編輯衝突的結合條件之一。

您也可以使用結合標註及檢視結合錯誤來幫助您找出及解決結合的問題。
