工程圖中的圖塊
對於經常使用的工程圖項次（例如標準註解、標題圖塊、標示名稱位置，以及不在標準註記中的特殊符號），您可以產生產生、儲存、編輯、和插入圖塊。圖塊可以包括文字、任何類型的草圖圖元、零件號球、輸入的圖元及文字、以及區域剖面線。您可以附加圖塊到幾何或工程視圖中，且您可以將它們插入圖頁格式中。您也可以在工程圖及草圖間複製圖塊，或從 Design Library 中插入圖塊。
使用圖塊的另一種方式是將註記另存為樣式。
在工程圖中的圖塊與在零件及組合件中的圖塊不同，因為圖塊在工程圖中：
您可以選擇是否要儲存圖塊。您可以在工程圖文件中產生、編輯、複製、並移動圖塊而不需儲存圖塊至檔案中。
如果您從有多個導線尺寸的草圖中產生一個圖塊，則除了原始尺寸之外，所有的導線都會被移除。
插入點

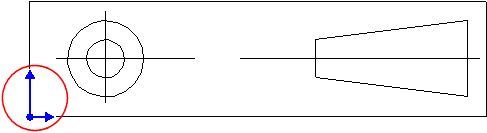

圖塊有一個插入點。當您插入或貼上圖塊時，會找到圖塊副本的位置，所以其插入點是在您選擇或貼上的點處。圖塊副本是相對於其插入點縮放及旋轉。
您可以在圖塊 PropertyManager 中變更圖塊插入點的位置。
導線
圖塊導線有一導線點（定住於圖塊的端點）。您可以加入導線到圖塊中，且您可以在圖塊內拖曳導線到任意處。您也可以在圖塊 PropertyManager 中變更導線點的位置。此外，您可以變更在圖塊導線上箭頭的樣式及大小。
圖塊中註解的導線不會調整而附著至任何模型或草圖圖元。
圖層
您可以在產生圖塊之前移動草圖圖元及註記到圖層中。您也可以在圖塊編輯器中移動草圖圖元及註記到圖層中。
當圖塊是在ㄧ個圖層時，圖層的顯示屬性被套用至整個圖塊中，而不論在圖塊中任何圖元的圖層屬性是在不同的圖層上。
抓取
您可以用圖塊內的草圖點（例如直線端點或矩形的頂點）來拖曳圖塊。點參考及抓取至另一個點的的方式如下：圖塊至圖塊、圖塊至草圖、草圖至圖塊、及草圖至草圖。
指定尋找圖塊的預設路徑︰
產生新的圖塊：
移動或複製圖塊：
複製來自草圖的圖塊：
儲存圖塊︰
將圖塊插入工程圖中：
編輯圖塊的屬性︰
編輯圖塊︰
爆炸圖塊︰
變更圖塊插入點或導線點的位置：
變更在圖塊導線上箭頭的樣式及大小：
刪除圖塊︰
