零組件線條型式

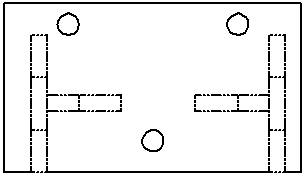

零組件線條型式對話方塊可以讓您在組合件工程圖中更改每一個零組件上邊線的線條型式。變更與預設不同的線條型式，您可以在工程視圖中區分不同的零組件。
變更零組件邊線的線條型式：
-
在工程視圖中的零組件上按右鍵（或按 Ctrl 選擇多個零組件），然後選擇零組件線條型式。
零組件線條型式對話方塊出現。
從下列的零組件顯示屬性中選擇，然後按一下確定。
使用文件預設 - 當選取時，在對話方塊中的其他選擇被忽略。
線條樣式- 從清單中選擇一個樣式（實線、虛線等）。
線條粗細 - 從清單中選擇一個粗細或選擇自訂大小然後輸入一個自訂粗細值。
注意：按一下全部重設來使線條樣式及線條粗細回復到您在文件屬性 -線條型式中設定的預設。
套用至 - 選擇套用變更至工程視圖中所選視圖或至所有視圖。
圖層- 如果零組件是在圖層中，圖層的名稱出現在方塊中。您可以藉由從清單中選擇命名的圖層為零組件變更圖層。當您選擇一個圖層時，零組件使用包括色彩的圖層設定。
注意：在零組件線條型式對話方塊中選擇的線條樣式及線條粗細優先於在圖層屬性中的設定。
