偏差分析
偏差分析工具是一個用於計算面間角度的診斷工具。您可以選擇單一邊線或一組連續的邊線。邊線可以是曲面上面之間的邊線，或實體上的任何邊線。
分析是以您沿邊線所選的樣本點數量為依據。您可以在下列情況下，檢查失敗或可能會失敗的操作：
-
模具。使用鑄模工具及模具的分模線來調查問題，並與拔模分析工具一起使用。
-
圓角。找出圓角操作失敗的相切面上的潛在問題。
相切的要求。檢查沿疊層拉伸、掃出或曲面填補的邊線，確認相切的要求是否得到滿足。
-
最大偏差。針對有最大偏差的沿掃出、疊層拉伸或曲面填補的邊線，找出問題區域。
使用偏差分析工具後，您可以透過在模型內控制適當的圖元來修正結果。例如，在檢查沿曲面填補的邊線時，偏差分析的結果會根據下列狀況而有所不同：
套用偏差分析︰
-
開啟要檢查其邊線的模型。

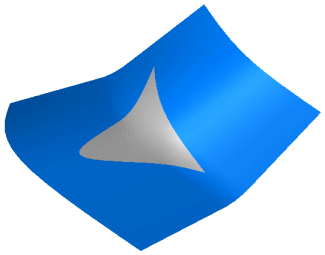

注意：右邊的範例模型使用了曲面填補。
-
按一下工具工具列上的偏差分析  ，或依次按工具、偏差分析。
偏差分析 PropertyManager 隨即出現。
|
|
在分析參數  之下，從圖面中選擇要檢查的邊線。 -
使用連續調節控制來選擇要包括在分析中的樣本點數量  。
注意：點的數量是以視窗操作區域的大小為依據。如果選擇多條邊線，樣本點會根據邊線長度按比例分布在所選的邊線上。
-
按一下計算。

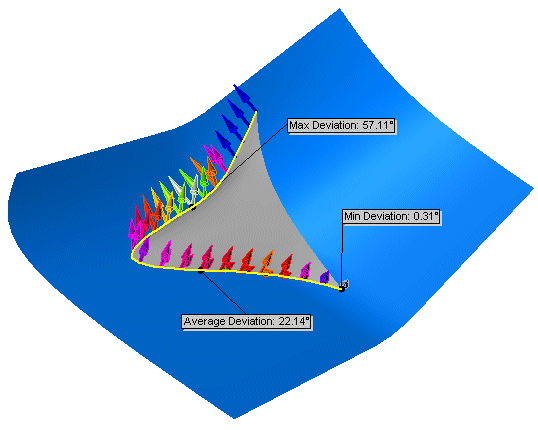

有顏色的箭頭將顯示偏差的量。以下列相鄰面間準則為依據的結果隨即出現：
 您可以改變最大偏差與最小偏差的顯示色彩。要改變色彩，請按一下編輯色彩來顯示色彩調色盤，為每一個偏差類型選擇一個色彩，然後按一下計算來套用新的色彩。
|
|
|
