掃出 PropertyManager

以掃出特徵的類型為基礎設定 PropertyManager 選項。關於掃出的詳細資訊請參考掃出概要。

輪廓及路徑

• 輪廓 。設定用來產生掃出的草圖輪廓（剖面）。在圖面或 FeatureManager(特徵管理員)中選擇一個輪廓草圖。對基材或填料掃出特徵，輪廓必需是封閉的。對曲面掃出特徵，輪廓可以是開放或封閉的。

• 工具本體 （僅適用於實體除料掃出）。工具本體必須：

• 是一個 360 度的旋轉特徵。

• 僅包含分析性的幾何，例如直線及弧

• 沒有與模型合併。

• 路徑 。設定輪廓掃出所沿的路徑。在圖面或 FeatureManager(特徵管理員)中選擇一個路徑草圖。路徑可以是開放或封閉的，可以是一張草圖中包含的一組草圖曲線、一條曲線或一組模型邊線。路徑的起點必須位於輪廓的基準面上。

不論是剖面、路徑或所形成的實體，都不能有自相交錯的情況。

選項

• 方向/扭轉類型。控制當輪廓 沿著路徑 掃出時的方向。選項有：

• 依循路徑。剖面在任何時候都會與路徑維持同一角度。

• 固定剖面法向量。剖面在任何時候都會與開始的剖面平行。

• 依循路徑與第一條導引曲線

• 依循第一條與第二條導引曲線。

• 沿路徑扭轉。沿路徑扭轉剖面。以 定義依據下的度數、徑度、或轉圈數來定義扭轉。

• 以固定法向量沿路徑扭轉。沿路徑扭轉剖面，扭轉時將剖面與開始的剖面保持平行。

方向/扭轉控制

• 定義依據（當在方向/扭轉類型中選取了沿路徑扭轉或以固定法向量沿路徑扭轉時可用）。

• 扭轉定義。定義扭轉。選擇度、徑度、或轉圈。

• 扭轉角度。設定扭轉的度數、徑度或轉圈數。

• 路徑對正類型（當在方向/扭轉類型中選擇了依循路徑時可用 ）。當沿路徑上的微小及不平的曲率波動使輪廓不能對正時可穩定輪廓。選項有：

• 無。對正輪廓垂直於路徑。沒有套用修正。

• 最小扭轉 （僅針對 3D 路徑）。避免輪廓在依循路徑時變成自相交錯。

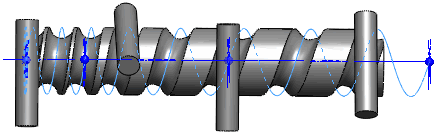

• 方向向量。將輪廓與為方向向量所選的方向對正。選擇圖元來設定方向向量。

• 所有面。當路徑包含相鄰的面時，在幾何允許下，使掃出輪廓相切於相鄰面。

• 方向向量 （當在 路徑對正類型中選擇了方向向量時可用 ）。選擇特徵上的一個基準面、平坦面、直線、邊線、圓柱軸、一組頂點等等來設定方向向量。

• 合併相切面。如果掃出剖面具有相切線段，會使相對應的掃出曲面相切。維持相切的面可以是基準面、圓柱面或圓錐面。其他相鄰的面會被合併，並且會約略計算輪廓。草圖弧線可能轉換為不規則曲線。

• 顯示預覽。顯示掃出的塗彩預覽。清除來只顯示輪廓及路徑。

• 合併結果。合併實體到一個本體中。

• 與結束端面對齊。繼續掃出輪廓直至路徑碰到最後一個面。掃出的面被延伸或截短以配合至掃出的底面，而不需要額外的幾何。此選項常與螺旋曲線一起使用。

導引曲線

• 導引曲線 。當輪廓沿路徑掃出時導引輪廓。在圖面中選擇導引曲線。

導引曲線必須與輪廓或與輪廓草圖上的點重合。

• 上移 及下移 。調整導引曲線的順序。選擇一條導引曲線 並調整輪廓的順序。

• 合併平滑面。清除來改善有導引許線掃出的效能，並在不是曲率連續的所有點上分割掃出。

• 顯示剖面 。顯示掃出的剖面。選擇箭頭 來檢視並以剖面數量來解決輪廓的問題。

起始/終止相切

• 起始相切類型和一個終止相切類型。選項有：

• 無。不套用相切。

• 路徑相切。產生在起始處與路徑垂直的掃出。

薄件特徵

選擇來產生一個薄件特徵的掃出。

• 薄件特徵類型。設定薄件特徵掃出的類型。選項有：

• 單一方向。使用厚度 值從輪廓的單一方向產生薄件特徵。如果需要，請按一下反轉方向 。

• 兩側對稱。同時從輪廓的兩個方向產生薄件特徵，在兩方向套用相同的厚度 值。

• 兩個方向。同時從輪廓的兩個方向產生薄件特徵。為厚度 及厚度 設定個別的值。

特徵加工範圍

套用特徵至一或多個多本體零件。使用特徵加工範圍來選擇要包括至特徵中的本體。

除料伸長特徵加工範圍

在加入多本體零件特徵之前，您必須先產生您要加入特徵於其上的模型。

• 所有本體。每次特徵重新產生時，都要套用到所有的本體。如果您新增新本體至與特徵相交的模型，會重新產生這些新本體以包括該特徵。

• 所選本體。套用特徵到您選擇的本體。如果您新增的新本體與模型中的特徵相交，您需要使用編輯特徵來編輯伸長特徵、選擇那些本體，並將它們新增到所選本體的清單中。如果您沒有將新本體加入至所選本體清單中，則它們會保持完整。

• 自動選擇。（如果您按一下選擇本體則可使用）。當您一開始使用多本體零件產生模型時，特徵自動處理所有相關的相交零件。自動選擇比所有本體快，因為它只處理初始清單中的本體，並不會重新產生整個模型。如果您按一下所選本體且清除自動選擇，您必須從圖面中選擇您要包括的本體。

• 受影響的實體 （如果您清除自動選擇即可使用）。在圖面中選擇受影響的本體。
