側影輪廓線（Silhouettes）

您可以選擇圓形曲面的側影輪廓線（例如圓柱面）。

要設定側影輪廓邊線的顯示情形，按一下工具 （標準工具列），或按一下工具、選項、然後選擇顯示/選擇、在圖面中動態強調顯示。

側影輪廓線被包括在方塊選擇的操作內。

使用側影輪廓邊線︰

  1. 在模型面、基準面、或使用中的工程視圖上開啟一張草圖。

  2. 選擇以下工具之一︰

    • 參考圖元

    • 偏移圖元

    • 智慧型尺寸

    • 加入限制條件

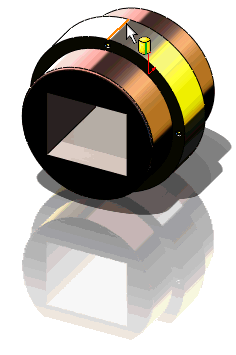

  1. 移動游標至圓柱面上，直到游標形狀變為

  1. 選擇強調顯示的邊線。

相關主題

參考圖元
偏移圖元
