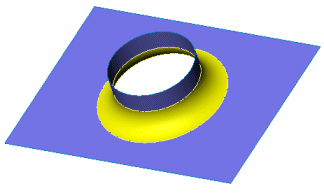

圓角曲面（Fillet Surface）

您可以對曲面本體中以一定角度相交的兩個相鄰面，使用圓角以使其之間的邊線平滑。

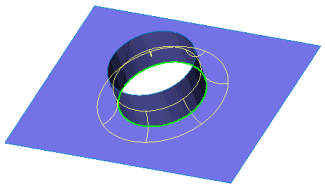

在圓角 PropertyManager 中，選擇部分預覽、 完全預覽、或無預覽。您可以預覽所有圓角類型。

曲面圓角與實體的圓角的操作相同，但有一些例外。

您可以執行以下的操作：

• 為曲面本體的邊線加圓角。

• 產生多重半徑曲面圓角。

• 在兩個曲面間產生圓角或產生面圓角。

• 加入偏移參數至曲面圓角中。

• 使用控制線產生曲面圓角。

• 在面圓角中修剪或保持圓角曲面。

• 在曲面上產生變化半徑圓角。.

• 為面按一下反轉垂直面 來設定反轉圓角的方向。

您不能執行以下的操作：

• 使用保持特徵選項來保留曲面本體中的除料。

• 從 FeatureManager(特徵管理員)中根據特徵選擇要圓角的曲面。

在曲面本體的邊線上產生圓角：

1. 按一下特徵工具列上的圓角 ，或插入、曲面、圓角。

2. 設定 PropertyManager 的選項。

3. 按一下確定 。
