預先定義視圖

您可以使用如命名視圖的預先定義視圖來為在工程圖範本中的視圖預先選擇一個方位、位置、及比例。　 稍後您可以使用在 PropertyManager 中的插入模型來加入模型或組合件的參考。

您可以將有預定視圖的工程圖文件儲存為文件範本。

插入預定定義視圖至工程圖中：

1. 在工程圖文件中，按一下工程圖工具列上的預先定義視圖 ，或按一下插入、工程視圖、預先定義視圖。

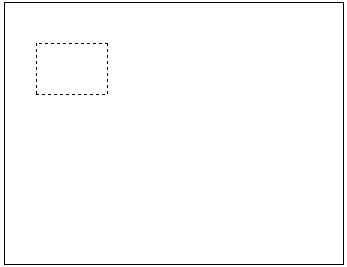

2. 在圖面中按一下以放置視圖。



3. 在 PropertyManager 中設定選項。

4. 按一下確定 。

   您可以在插入視圖時群組視圖，或您可以之後再群組。

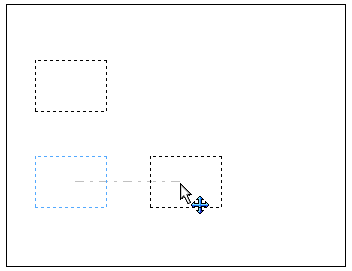

您可以加入投影視圖到預先定義的視圖中。例如，如果您插入一個前視圖，您可以投影上視及右視圖來產生預先定義的標準三視圖。投影視圖自動定位，並對正於原始視圖。投影視圖以預先定義視圖來動作。

您可以複製及貼上預先定義的視圖。

群組預先定義的視圖：

• 拖曳。從開啟零件或組合件文件的 FeatureManager(特徵管理員)中拖曳模型到工程圖文件內。所有可用的預先定義視圖被群組。

• 插入模型。用右鍵按一下預先定義視圖然後選擇插入模型。執行下列操作之一：

• 在插入模型 PropertyManager 中，從開啟文件清單中選擇一個模型，或按一下瀏覽來瀏覽至模型檔案。

• 選擇包含一個模型的視圖。

• 在另一個視窗中，從圖面或 FeatureManager(特徵管理員)中選擇模型。

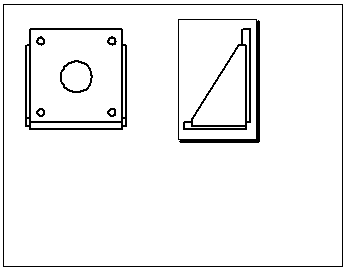

  當您按一下確定 時，視圖及其相關的視圖（例如投影視圖）被移入。

• 選擇或瀏覽。選擇一個預先定義的視圖。在 PropertyManager 中的插入模型之下，從在目前作業過程中開啟的零件/組合件模型清單中選擇一個名稱，或按一下瀏覽並瀏覽至模型檔案。當您按一下確定 時，視圖及其相關的視圖（例如投影視圖）被移入。
