剖面視圖疑難排解

• 如果剖面視圖中顯示了未剖切的模型部分，並且模型為懸置色彩（褐色），請檢查以下情形︰

• 割面線可能沒有延伸至完全貫穿模型。按您的需要延伸割面線，或使用部份剖視圖選項。請參考剖面視角 PropertyManager。

• 剖切可能導致零厚度幾何無法在視圖中正確顯示。修改割面線的位置以更正此問題。

• 模型之幾何可能有問題。使用工具、檢查以辯識無效的幾何。詳細資訊請參考檢查圖元。

• 割面線中的角落在剖面視圖中產生了邊線。要移除邊線，於其上按右鍵然後按一下隱藏邊線。

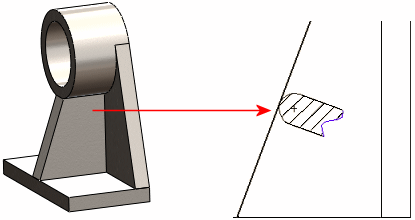

• 有時候您可能需要使用放在視圖上的草圖幾何來產生剖面視圖。如果剖面視圖工具是不適當的，您可以產生旋轉的剖面視圖。
