Hladiny

V SolidWorks můžete zadávat barvu, styl a tloušťku čar v pojmenovaných hladinách. Do hladin můžete přesouvat objekty a jednotlivé hladiny zapínat a vypínat. Seznam hladin je součástí mnoha dialogových oken popisů a kót.

Čáry je však možné také formátovat individuálně pomocí nástrojů pro Formát čáry. Můžete určit tloušťku čáry na úrovni dokumentu a styl. Klepněte na Nástroje, Možnosti, Vlastnosti dokumentu, Typ čáry.

Hladinám se v SolidWorks nepřikládá takový význam jako v AutoCADu. V SolidWorks je k dispozici několik listů výkresu a pohledy výkresu, součásti sestavy, čáry a různé další položky lze zobrazovat a skrývat bez použití hladin.

Kromě vlastního vytváření hladin v SolidWorks můžete také importovat výkresy AutoCADu s hladinami. Všechny hladiny AutoCADu zůstávají v SolidWorks zachovány. Při exportu z aplikace SolidWorks můžete mapovat typy entit na konkrétní hladiny.

Panel nástrojů pro hladiny obsahuje seznam hladin ve výkresu a nástroj Vlastnosti hladiny .

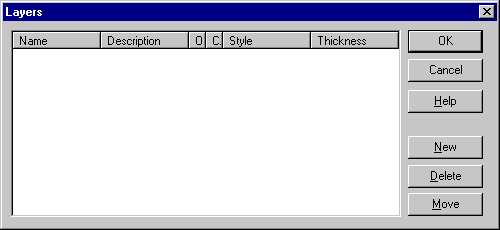

Klepnutím na nástroj Vlastnosti hladiny otevřete dialogové okno Hladiny. V něm můžete vytvořit nové hladiny a určit Barvu, Styl a Tloušťku čar v jednotlivých hladinách.
