PropertyManager Místo spojení

PropertyManager Místo spojení se objeví, když vytvoříte místo spojení na tvarovce vyznačení trasy (obruba, koleno, elektrická spojka, atd.) Tento PropertyManager ovládá následující vlastnosti:

Výběry

Vyberte rovinu nebo plochu a bod . Výběrem jednoho z následujících definujte počátek trasy:

• Kulatá hrana.

• Kulatá plocha.

• Plocha nebo rovina, plus bod skici nebo vrchol. Vyberte rovinu nebo plochu v místě, kde úsek trasy končí tvarovkou a pak vyberte bod skici, který definuje konec přilehlého úseku trasy.

Vytvoří se osa kolmá k rovině nebo ploše. Pokud použijete tvarovku v podsestavě trasy, segment trasy bude nasměrován podle této osy. Směr, v němž trasa opouští tvarovku, naznačuje šipka. Pokud šipka ukazuje chybným směrem, vyberte možnost Opačný směr.

Vyberte typ trasy . Určuje materiál trasy – zda jde o trubkoví, potrubí, kabel, atd.

• Montovaná trubka

• Trubice

• Elektro. Je také nutno vybrat Podtyp:

• Kavebelový svazek. Vyberte tuto možnost pro součásti, které mají být použity ve trasách svazku vodičů nebo kabelů.

• Kabel/drát. Vyberte tuto možnost pro součásti, které mají být použity v trasách s jedním kablem.

• Instalační trubka. Vyberte tuto možnost pro součásti jako například kolena, spojovací články a koncové tvarovky použité v modelech elektro instalačních trubek. V modelech elektro instalačních trubek můžete prodloužit trasu mezi koncovými tvarovkami pomocí instalační trubky, kolen nebo spojovacích článků, atd. Poté přidejte elektrické součásti, jako například zástrčky nebo kruhové koncovky, které označují konce kabelů nebo drátů. Pomocí funkce Automaticky trasovat připojte elektrické součásti ke koncovým tvarovkám trasy instalační trubky tak, aby byla vidět cesta kabelů nebo drátů v trubce.

Aby bylo možné připevnit vodič nebo kabel ke trase instalační trubky, musí koncová tvarovka instalační trubky obsahovat místo spojení Kabelový svazek nebo Kabel/Vodič.

• Plochý kabel. Vyberte součásti, které mají být použity v trasách plochého kabelu.

Parametry

Nominální průměr .

• Pro trubky nebo elektrické instalační tvarovky: Nominální průměr čela. Tato kóta odpovídá kótě NominálníPrůměr@SkicaFiltrů v trubkových či rourových dílech. Pokud má tvarovka pouze jednu konfiguraci, můžete:

• zadat hodnotu,

• klepnout na Vybrat trubku (nebo Vybrat rouru), potom vyhledat trubku nebo rouru a vybrat konfiguraci, která má používat nominální průměr.

Pokud má tvarovka několik konfigurací, v konfigurační tabulce určete průměry, pomocí záhlaví sloupce Průměr@BodS<n>.

• Pro elektro spojky: Maximální průměr kabelu, kterému je spojka schopná se přizpůsobit.

Délka koncovky. Určete výchozí délku koncovky tak, aby přesahovala za spojku nebo tvarovku, když je vložena do trasy. Pokud nastavíte hodnotu na 0, bude délka koncovky 1,5 krát větší než průměr trasy. Délku koncovky můžete nastavit v konfiguračních tabulkách pomocí parametru Délka koncovky@BodS<n>. V případě plochých kabelů ponechejte délku koncovky na nule, nebo nastavte její hodnotu větší než polovina šířky kabelu, aby mohly být ohyby v blízkosti konektoru vytvořeny správně.

Minimální rovná délka. (Jen pro trubice.) Zadejte minimální délku rovné roury požadovanou na začátku a konci trasy. V konfiguračních tabulkách můžete nastavit minimální rovnou délku pomocí parametru MinRovnáDélka@BodS<n>.

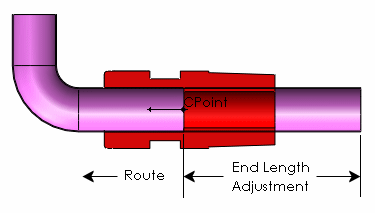

Úprava koncové délky. (Jen pro trubice.) Zadejte hodnotu pro přidání k řezné délkce roury. V konfiguračních tabulkách můžete nastavit úpravu koncové délky pomocí parametru ÚpravaKoncovéDélky@BodS<n>. Na níže uvedeném příkladu, přizpůsobení délky konce umožňuje výrobci uchytit trubici během ohýbání. Po ohnutí je trubice uříznuta v bodě spojení, aby na konec trasy mohla být přidána tvarovka.

Název pole specifikace. (Jen pro trubky a trubice.) Filtruje možnosti součástí pro vazby s vhodnými specifikacemi. Volitelné pole v konfigurační tabulce, určené pro díly s více konfiguracemi. Viz. Specifikační parametr pro bod spojení.

Hodnota specifikace. (Jen pro trubky a trubice.) Pokud má tvarovka pouze jednu konfiguraci, zadejte hodnotu přidruženou k poli Název pole specifikace. Pokud má tvarovka několik konfigurací, v konfigurační tabulce určete hodnoty, pomocí záhlaví sloupce Specifikace@BodS<n>. Viz. Specifikační parametr pro bod spojení.

ID portu. (Jen pro potrubí.) Určuje porty trasování zařízení používané, když definujete sestavu trasování ze souboru P&ID. Porty trasování zařízení určují spjení trasování. Bez ID portu SolidWorks spojí zařízení z portu s nejbližším průměrem.

Rozdělená délka vodiče. (Jen pro elektro.) Zadejte hodnotu přidanou k řezné délce kabelu, aby bylo započítáno odstranění izolace, ukončení atd.

ID kolíku 2D diagramu. (Jen pro elektro.) Je-li bod styku pro jeden kolík ve vícekolíkové spojce, zadejte identifikační informace pro kolík. Je-li bod styku pro více kolíků, nechte pole prázdné.

W. (Jen pro plochý kabel.) Nastaví šířku kabelu.

T. (Jen pro plochý kabel.) Nastaví tloušťku kabelu.

Vybrat kabel. (Jen pro plochý kabel.) Umožní vám nastavit Š a T, když vyberete plochý kabel z knihovny kabelů/vodičů.

Zarovnání. (Jen pro plochý kabel.) Vyberte hranu, podle které se má zarovnat šířka kabelu.

Přepnout umístění čepu1. (Jen pro plochý kabel.) Přepne stranu přiřazenou jako strana Čep1, jak je zobrazeno v náhledu. V sestavě kabelu je umístění položky Čep1 znázorněno červeným pruhem podél kabelu.
