Séquence d'empilement des plis

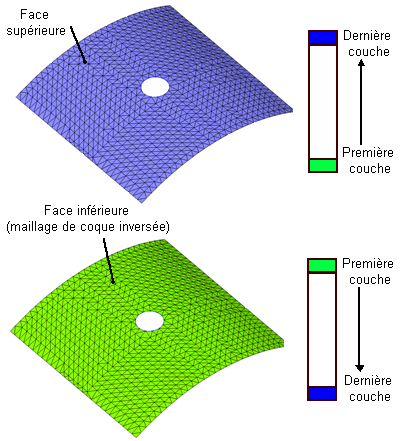

Le programme positionne le premier pli sur la face inférieure de la coque et le dernier pli à la face supérieure de cette coque. L'inversion du maillage inverse la séquence d'empilement. Dans les images ci-dessous la face inférieure est de couleur verte (la couleur par défaut est orange).
REMARQUE : Pour les laminés asymétriques, l'inversion de la séquence produit des résultats différents alors que pour les laminés symétriques, l'inversion de la séquence n'a pas d'influence sur les résultats.
Pour les laminés asymétriques, avant d'exécuter l'analyse, vérifiez que la direction d'empilement est bien cohérente sur toutes les coques et faces.
Direction d'empilement pour des modèles à faces et/ou coques multiples (la couleur orange représente la face inférieure de la coque).
|
Direction d'empilement incohérente sur les faces |
Direction d'empilement incohérente sur les faces |
|
|
|
|
Direction d'empilement cohérente sur chaque face |
Direction d'empilement cohérente sur chaque face |
|
|
|
Dans les modèles, les éléments coque sont inversés pour certaines faces pour assurer la cohérence de la direction d'empilement sur chaque face.
