Déplacements du palier en raison de la raideur

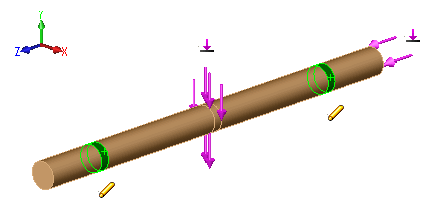

Considérons un arbre comportant deux déplacements de type palier appliqués sur des faces cylindriques avec une raideur : KR(radiale) et Ka (axiale) . Deux chargements sont appliqués : Fv (direction verticale) et Fa (direction axiale) comme illustré.

Le déplacement Y moyen des paliers est le suivant : dy=   Fv / (2 KR)

Le déplacement Z moyen des paliers est le suivant : dz = Fa / (2 Ka)

REMARQUE : Si vous définissez des connecteurs de type palier en modélisant les faces du logement, les équations ci-dessus représentent des déplacements relatifs moyens de l'arbre par rapport au logement.
