Sur une face cylindrique

Vous pouvez utiliser cette option uniquement lorsque toutes les faces sélectionnées sont cylindriques. Chaque face peut avoir un axe différent. Les directions radiale, circonférentielle et axiale de chacune des faces reposent sur leur propre axe.



Attribut

Valeur

DDL possibles pour les maillages volumiques

3 translations

DDL possibles pour les maillages avec coques

3 translations et 3 rotations

Symbole 3D

translation

rotation

Entités sélectionnables

Faces cylindriques uniquement

Translations

Radiale

Circonférence

Axiale

Rotations (pour les coques uniquement)

Autour de la direction radiale

Autour de la direction circonférentielle

Autour de la direction axiale

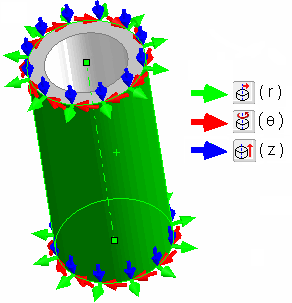

Les directions radiale (r), circonférentielle (q) et axiale (z) associées à une face cylindrique sont illustrées dans la figure.
