Attaches virtuelles
Vous pouvez créer des attaches virtuelles afin de positionner un routage
dans les étapes initiales de la conception. Une attache virtuelle est
une pièce avec:
Un ou deux points
de routage. Avec un point de routage, le routage est contraint
à passer par ce point, abstraction faite de la direction. Avec deux points
de routage, le routage suit une ligne droite passant par ces deux points
et la direction est contrainte.
Un axe représentant
la trajectoire du routage passant par l'attache virtuelle. L'axe
définit la ligne de construction du routage pour les attaches déjà placées
dans l'assemblage; vous pouvez donc les sélectionner lors de l'utilisation
de la commande Routage automatique.
Si vous nommez cet axe Axe de l'attache,
vous pouvez l'utiliser pour aligner l'attache virtuelle sur une arête
ou axe de l'assemblage.
Une référence
de contrainte pour positionner la pièce lorsque vous l'ajoutez à un assemblage
(facultatif). Ajoutez une géométrie volumique telle qu'une fonction d'extrusion
pour fournir des faces et arêtes pour définir des références de contrainte.
Masquez ensuite le volume afin qu'il ne soit pas visible lorsque vous
insérez l'attache virtuelle dans un assemblage de routage.
Axe de rotation
(facultatif). Ajoutez un axe de rotation pour faciliter la rotation de
l'attache dans l'orientation souhaitée.
Plusieurs configurations
(facultatif). Vous pouvez créer plusieurs configurations d'une attache
virtuelle pour définir différentes distances de décalage, puis manuellement
sélectionner la configuration désirée lors du positionnement de l'attache.
Si vous voulez que l'attache soit automatiquement redimensionnée lorsque
le diamètre du câble change, vous pouvez ajouter des données de filtrage
et des configurations se chevauchant comme vous le faites pour
les attaches de câbles normales.
L'attache virtuelle n'exige pas de géométrie volumique et vous pouvez
l'exclure de la nomenclature.
Pour exclure des attaches virtuelles de la nomenclature:
Cliquez sur Fichier,
Propriétés.
Dans l'onglet Personnaliser:
Dans Nom
de la propriété, ajoutez IgnoreInBOM
(Ignorer dans la nomenclature).
Dans Type,
sélectionnez Oui ou non.
Dans Valeur
/ Expression de texte, tapez Oui.
Cliquez sur OK.
Lorsque vous créez une nomenclature, l'attache virtuelle n'y figure
pas.
Exemples
La Bibliothèque de conception contient deux exemples d'attaches virtuelles
(cableconstraint.sldprt et virtualclipsingleconstraint.sldprt)
dans le <dossier_d'installation>\data\design
library\routing\electrical.

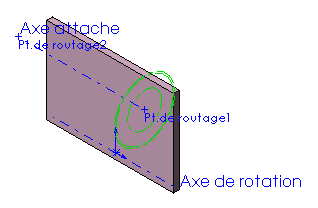

Une configuration de cableconstraint.sldprt
est montrée ci-dessous. Une des arêtes de l'extrusion est utilisée dans
la définition d'une référence de contrainte, pour faciliter le positionnement
de la pièce dans un assemblage. Axe de
rotation et Axe de l'attache
peuvent être utilisés pour faire
pivoter ou aligner l'attache virtuelle. L'attache virtuelle
contient des configurations se chevauchant et des données de filtrage,
de façon à ce qu'elle soit automatiquement redimensionnée lorsque le diamètre
du câble change, créant ainsi différentes distances de décalage.
