Ajouter des lignes d'éclatement

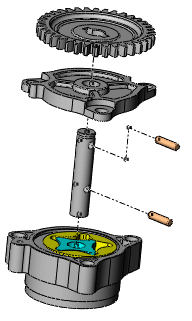

Pour ajouter des lignes d'éclatement à une vue éclatée, utilisez une Esquisse avec lignes d'éclatement (un type d'esquisse 3D).

Pour insérer une esquisse avec lignes d'éclatement:

  1. Cliquez sur Esquisse avec lignes d'éclatement (barre d'outils Assemblage) ou sur Insertion, Esquisse avec lignes d'éclatement.

Le PropertyManager Ligne d'éclatement apparaît.

  1. Ajoutez des lignes d'éclatement à l'aide des outils suivants:

Toutes les lignes apparaissent en police ligne mixte et tirets.

  1. Fermez l'esquisse.

L'esquisse apparaît dans le ConfigurationManager sous Vue éclatée<n>.

Pour éditer une esquisse avec lignes d'éclatement:

  1. Dans le ConfigurationManager, cliquez sur pour développer Vue éclatée<n>.

  2. Cliquez à l'aide du bouton droit de la souris sur Eclatement3D<n>, et sélectionnez Editer l'esquisse.

  3. Editez l'esquisse comme vous le feriez pour n'importe quelle esquisse 3D ou ajoutez davantage de lignes d'éclatement.

  4. Fermez l'esquisse.
