Le PropertyManager Bulle
Le PropertyManager Bulle s'ouvre lorsque vous insérez des bulles dans un document de mise en plan ou d'assemblage ou lorsque vous sélectionnez une bulle existante. Vous pouvez insérer plusieurs bulles sans fermer le PropertyManager. Changez les réglages dans le PropertyManager comme nécessaire et cliquez dans la zone graphique pour placer les bulles.
Le PropertyManager contrôle les propriétés suivantes:
Réglages des bulles
Style. Sélectionnez un style de forme et de contour pour la bulle dans la liste. Le style Aucun affiche le texte de la bulle sans contour.

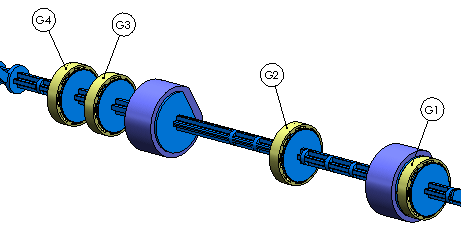

Si vous sélectionnez Ligne de séparation circulaire, la case Texte inférieur s'ouvre pour vous permettre d'insérer des données dans la partie inférieure des bulles. En utilisant le style Ligne de séparation circulaire, le numéro d'article du composant et la quantité sont affichés dans la bulle. Les données peuvent être changées en texte, propriétés personnalisées ou références de composants.
Taille. Sélectionnez une taille dans la liste (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Défini par l'utilisateur (vous définissez la taille de la bulle en dessous).
Texte de la bulle. Sélectionnez le type de texte pour la bulle.
Texte inférieur. Si vous sélectionnez le style Ligne de séparation circulaire, cette case vous permet de spécifier le texte pour la section inférieure. Vous avez les mêmes options que dans la section Texte de repère de nomenclature.

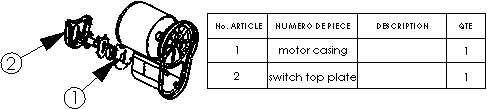

Source du texte de bulle. Spécifie l'origine de la numérotation de la bulle:
Quantité
Vous permet de définir une quantité en dehors des bulles dans une mise en plan si l'assemblage contient plus d'une occurrence d'un composant. La quantité est mise à jour de façon paramétrique.
Placement. Affiche la quantité à Gauche
, Droite
, au-Dessus
ou au-Dessous
des bulles.
Dénotation. Vous permet de définir un label pour la quantité. Il peut être personnalisé en sélectionnant Défini par l'utilisateur.
Valeur de quantité. Affiche la quantité qui va apparaître dans la bulle (lecture seule).
Remplacer par la valeur. Vous laisse remplacer la quantité d'une bulle. Ainsi, il se peut que vous insériez une bulle dans une mise en plan qui ne montre que deux composants, alors que le nombre total de composants d'assemblage est cinq. Dans une vue, une bulle peut afficher un "2", et dans l'autre un "3."
Calque
Applique les bulles au calque de mise en plan spécifié.
Autres propriétés
Lorsque vous sélectionnez une bulle existante, vous pouvez cliquer sur Autres propriétés pour ouvrir le PropertyManager Note.
