Le PropertyManager Lignes d'attache de cote

Vous pouvez modifier l'affichage de cotes dans le PropertyManager Lignes d'attache de cote. Si vous sélectionnez plusieurs cotes, seules les propriétés qui s'appliquent à toutes les cotes sélectionnées sont disponibles.

Affichage des lignes de rappel/d'attache

Le type de flèches et de lignes d'attache dépend du type de cote que vous avez sélectionné.

Placement des flèches. Vous pouvez spécifier le placement des flèches par rapport aux lignes de rappel: Extérieures , Intérieures , Intelligentes , Ligne d'attache dirigée .

Intelligentes indique que les flèches apparaissent automatiquement à l'extérieur des lignes de rappel si l'espace est trop petit pour accommoder le texte de la cote et le style de flèche.

Une Ligne d'attache dirigée peut être orientée selon n'importe quel angle par rapport à la surface de la fonction et peut être placée dans un plan d'annotation parallèle à l'axe de la fonction.

Les poignées circulaires apparaissent sur les flèches des cotes lorsque ces dernières sont sélectionnées. Le pointeur prend la forme lorsqu'il est au-dessus de ces poignées. Lorsque vous cliquez sur la poignée d'une flèche (sur l'une ou l'autre des poignées, s'il en existe deux pour la cote), les flèches s'inversent à l'extérieur ou à l'intérieur.

Chaîne ordinale. Sélectionnez pour présenter les cotes ordinales sous forme de chaîne.

Style. Vous pouvez choisir des styles différents pour chaque flèche lorsqu'il existe deux flèches pour une cote. Cette fonction prend en charge la norme de cotation JIS. Deux listes apparaissent dans le PropertyManager Cotation uniquement lorsque des styles séparés sont spécifiés par la norme de cotation.

Rayon	Spécifie d'afficher le rayon, pour la cote d'un arc ou d'un cercle.
Diamètre	Spécifie d'afficher le diamètre, pour la cote d'un arc ou d'un cercle.
Linéaire	Spécifie l'affichage d'une cote de diamètre en tant que cote linéaire (non pas radiale). Linéaire Radiale

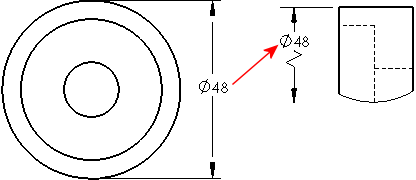

Ligne de cote réduite	Spécifie que la ligne de cote de rayon est réduite (cassée). Ceci est utile lorsque le point central du rayon se trouve à l'extérieur de la mise en plan ou interfère avec une autre vue de mise en plan. Utilisez les poignées de cote pour repositionner le centre et les plis. Si une cote de diamètre est déplacée vers une vue dans laquelle elle ne tient pas, elle est réduite. Lorsque vous cotez jusqu'aux lignes de cotes de rayon et de diamètre réduites, la cote apparaît également sous forme de zigzag.
Ligne d'attache continue	Spécifie l'affichage d'une ligne continue traversant le cercle pour les cotes radiales. Cette option n'est pas disponible avec la norme ANSI.
Ligne d'attache ouverte
Une flèche / Ligne d'attache continue
Une flèche / Ligne d'attache ouverte
Deux flèches / Ligne d'attache continue
Deux flèches / Ligne d'attache ouverte
Perpendiculaire à l'axe (disponible si vous sélectionnez Linéaire pour une cote radiale)
Ligne d'attache avec cassures multiples (Disponible pour les cotes de rayon, de diamètre, de chanfrein et les symboles pour le perçage)
Parallèle à l'axe (disponible si vous sélectionnez Linéaire pour une cote radiale)

Cotation à l'intérieur de l'arc. Spécifie que la flèche de la cote est à l'intérieur de l'arc. Utilisez cette option conjointement avec le réglage Flèches (Intérieures ou Extérieures) pour vous conformer aux standards de votre mise en plan.

Cotation à l'intérieur ACTIVEE Flèches réglées sur Extérieures	Cotation à l'intérieur DESACTIVEE Flèches réglées sur Extérieures

Utiliser la deuxième flèche du document. Spécifie que la cote du diamètre (pas affichée en tant que cote linéaire) avec des flèches extérieures suit le réglage par défaut du document pour l'utilisation d'une deuxième flèche.

Pour spécifier les paramètres par défaut du document, sélectionnez Afficher la deuxième flèche extérieure dans l'une des options suivantes:

• Propriétés du document - Cotes de rayon

• Propriétés du document - Cotes de diamètre

• Propriétés du document - Symboles pour le perçage

Pour modifier le réglage par défaut du document, désactivez Utiliser la deuxième flèche du document, puis sélectionnez Afficher la deuxième flèche extérieure pour activer ou désactiver l'affichage des flèches.

Deuxième flèche ACTIVEE	Deuxième flèche DESACTIVEE

Utiliser la longueur d'attache du document. Utilise la Longueur de la ligne d'attache brisée spécifiée dans Propriétés du document - Cotations. Désactivez cette case à cocher pour spécifier la longueur de la ligne d'attache brisée. Tapez une valeur dans la case.

Style de la ligne d'attache

Utiliser l'affichage du document

• Sélectionnez  pour utiliser le style et l'épaisseur configurée pour le type de cote sélectionné:

•  Propriétés du document - Cotes d'angle

•  Propriétés du document - Cotes de longueur d'arc

•  Propriétés du document - Cotes de chanfrein

•  Propriétés du document - Symboles pour le perçage

•  Propriétés du document - Cotes linéaires

•  Propriétés du document - Cotes ordinales

•  Propriétés du document - Cotes de rayon

• Désactivez pour régler le style de ligne d'attache ou l'épaisseur .

Lignes de cassure

Lignes de cassure. Sélectionnez cette option pour briser les lignes de cote et de rappel lorsqu'elles coupent d'autres lignes de cote ou de rappel dans les mises en plan.

Vous pouvez choisir de briser la ligne de rappel uniquement lorsqu'elle coupe des flèches de cote. Voir Propriétés du document - Cotes et sélectionnez Casser autour des flèches de cotation uniquement.

Activée	Désactivée

Utiliser l'intervalle du document. Utilise la valeur définie dans Propriétés du document - Cotations.

Intervalle. Entrez une valeur si vous ne souhaitez pas utiliser les réglages par défaut du document.

Lorsque les lignes de cotation sont brisées, elles se brisent autour de lignes qui sont proches. Si une cote est déplacée de façon significative, il se peut que la ligne ne soit pas brisée autour des nouvelles cotes. Pour mettre l'affichage à jour, annulez l'opération Casser les lignes de cotation et brisez-les à nouveau.

Position personnalisée du texte

	Texte de cote radiale
Ligne d'attache continue, texte aligné
Ligne d'attache brisée, texte horizontal
Ligne d'attache brisée, texte aligné

Voir Lignes d'attache de cote/Texte de cotation pour des informations sur les autres icônes de cotation.

Condition d'arc

Vous pouvez définir le mode de cotation entre les arcs ou les cercles.

Première ou Seconde condition d'arc:

Sélectionnez Centre, Min ou Max.

Lorsque vous cotez la distance entre des arcs ou des cercles, les options suivantes sont disponibles:

• Première condition d'arc spécifie à quel endroit sur l'arc ou le cercle la distance est mesurée.

• Seconde condition d'arc spécifie à quel endroit sur le deuxième objet la distance est mesurée, lorsque les deux objets sont des arcs ou des cercles.

Dans les exemples suivants, la Première condition d'arc est réglée sur Centre, et la Seconde condition d'arc est réglée comme indiqué.

Centre (réglage par défaut)	Min (point le plus proche)	Max (point le plus éloigné)
