Modèles de tables

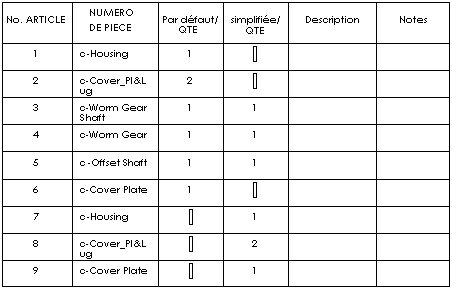

Des modèles standard pour les Nomenclatures, les Tables de perçages, les Tables de révisions et les Listes de pièces soudées et les Cartouches 3D sont disponibles dans le dossier_d'installation>\solidworks\lang\langue>. Vous pouvez spécifier un dossier différent, enregistrer et utiliser des modèles personnalisés.
|
Table |
Extension du nom de fichier |
|
Table générale
Nomenclature
Table de perçages
Table de révisions
Liste des pièces soudées
Cartouche 3D |
.sldtbt
.sldbomtbt
.sldholtbt
.sldrevtbt
.sldwldtbt
.sldtbt |
Aucun modèle n'est fournit pour les tables générales.
Les en-têtes et les éléments de mise en forme sont enregistrés dans les modèles personnalisés, mais pas le contenu de la table.
Les PropertyManagers des différentes tables mémorisent le modèle utilisé en dernier.
Pour changer l'emplacement des modèles de tables:
Cliquez sur Options
, Emplacements des fichiers.
Sous Montrer les dossiers pour, sélectionnez:
Modèles de nomenclatures
Modèles de tables de perçages
Modèles de tables de révisions
Modèles de listes des pièces soudées.
Modèle de cartouche 3D
Cliquez sur Ajouter, parcourez jusqu'à un dossier et cliquez sur OK.
Pour enregistrer un modèle personnalisé:
Insérez une table dans une mise en plan.
Personnalisez la table.
Cliquez à l'aide du bouton droit de la souris dans la table et sélectionnez Enregistrer sous.
Dans la boîte de dialogue Enregistrer sous tapez le nom du modèle, parcourez jusqu'à un dossier et cliquez sur Enregistrer.
Pour utiliser un modèle personnalisé:
Lorsque vous insérez une table, sous Modèle de table dans le PropertyManager, cliquez sur Ouvrir le modèle de table
.
Dans la boîte de dialogue Sélectionner un modèle, recherchez un modèle pour ce type de table et cliquez sur Ouvrir.
