Vue d'ensemble de la déformation

Utilisez la fonction de déformation pour modifier les formes de surfaces complexes ou de modèles volumiques (de manière locale ou globale) sans vous soucier des contraintes d'esquisse ou de fonction utilisées pour créer les modèles.

La déformation constitue un moyen simple de changer virtuellement un modèle quelconque, qu'il soit organique ou mécanique. En outre, elle s'avère particulièrement utile lors de la création de concepts ou de l'ajout de modifications géométriques à des modèles complexes, opérations trop longues si l'on on a recours à l'édition traditionnelle des esquisses, des fonctions ou de l'historique.

Vous pouvez appliquer la fonction de déformation aussi bien à des modèles SolidWorks qu'à des modèles importés.

Il existe trois types de déformation:

• Point

• Courbe à courbe

• Pression de surface

Déformation Point

La déformation Point constitue le moyen le plus simple de modifier des formes complexes. Sélectionnez un point sur le sommet, l'arête, la surface ou la face d'un modèle, ou un point dans l'espace puis choisissez une distance et un rayon sphérique qui vous permettent de contrôler la déformation.

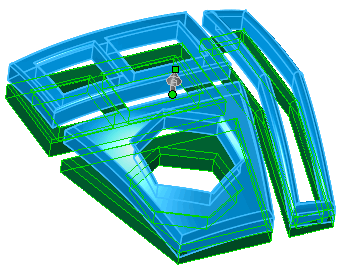

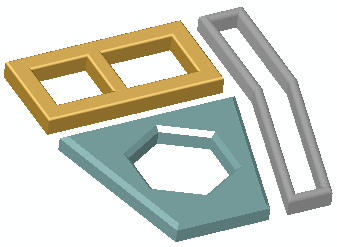

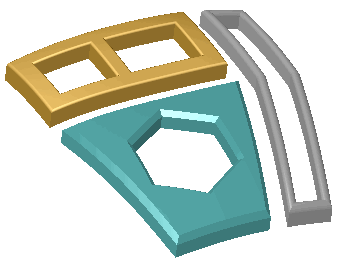

Le cas échéant, vous pouvez sélectionnez des faces et des corps supplémentaires. Voir Options de la déformation Point pour plus de détails sur les options du PropertyManager. Pour consulter d'autres exemples sur la déformation des modèles à l'aide de l'option Point, voir Exemples de la déformation Point.

Exemple d'une déformation Point sur face

Déformation Courbe à courbe

La déformation Courbe à courbe constitue une méthode plus précise de modifier des formes complexes. Vous déformez des objets en projettant la géométrie à partir de courbes initiales (ensembles de courbes, d'arêtes, de courbes de section, de courbes d'esquisse, etc.) vers un ensemble de courbes cibles.

déformation courbe à courbe d'un manche de couteau

déformation courbe à courbe d'un piston à l'aide d'un suivi de la tangence

Les options de contrôle des formes des déformées vous permettent de:

• Fixer les arêtes et faces pour en empêcher le mouvement.

• Ajouter des faces ou corps supplémentaires à déformer.

• Définir la rigidité et la précision de la forme.

Si la courbe cible est une arête de face ou de surface, vous pouvez suivre les arêtes initiales du modèle de déformation en utilisant l'option continuité de la position (transition vive) ou l'option tangence (transition douce).

Voir Options de la déformation Courbe à courbe pour plus de détails sur les options du PropertyManager. Pour consulter d'autres exemples sur la déformation des modèles à l'aide de l'option Courbe à courbe, voir Exemples de la déformation Courbe à courbe.

Déformation Pression de surface

La déformation Pression de surface modifie les surfaces des corps cibles en les déplaçant (poussant) avec les surfaces de corps-outils. Les surfaces du corps cible se rapprochent des surfaces du corps-outils tout en maintenant une correspondance biunivoque entre chaque surface cible avant et après la déformation.

déformation Pression de surface du tableau de bord d'une voiture

La déformation Pression de surface offre un contrôle plus efficace de la forme de la déformée que la déformation de type point. Elle présente également un moyen prévisible de créer des fonctions spécifiques basées sur les formes des corps-outils. Vous pouvez définir des coordonnées exactes pour placer les corps-outils ou vous pouvez les déplacer de manière dynamique à l'aide d'un trièdre dans la zone graphique. Vous sélectionnez une direction de pression pour le corps-outil, des corps cibles à déformer, un ou plusieurs corps-outils et une valeur pour la déviation de la déformation (similaire à un congé) pour définir la forme de la déformé à l'endroit où le corps cible et le corps-outil se croisent.

Utilisez la déformation Pression de surface pour concevoir des surfaces libres, des outils, des produits plastiques, des emballages souples, des tôleries ainsi que d'autres applications qui nécessitent l'intégration des caractéristiques des corps-outils dans des conceptions existantes.

Pour modifier les modèles de manière précise à l'aide d'un corps-outil, reportez-vous à l'outil Embouti qui crée des décalages précis basés sur un jeu et une épaisseur spécifiés par l'utilisateur.

Voir Options de la déformation Pression de surface pour plus de détails sur les options du PropertyManager. Pour consulter d'autres exemples sur la déformation des modèles à l'aide de l'option Pression de surface, voir Exemples de déformation Pression de surface.
