Plot de fixation

• Sélectionnez une face . Sélectionnez une face plane ou non plane sur laquelle placer le plot de fixation. Le logiciel crée un point (là où vous sélectionnez la face) dans une esquisse 3D.

  Pour positionner le plot de fixation, effectuez l'une des opérations suivantes:

• Editez l'esquisse 3D puis cotez le point.

• Pour placer le plot de fixation en un endroit prédéfini précis, avant ou après la création du bossage, créez une esquisse avec un point à l'emplacement désiré, puis sélectionnez ce point à l'aide de Sélectionnez une face .

Vous ne pouvez pas éditer le point durant la création de la fonction.

• Sélectionnez une direction (faces non planes uniquement). Spécifiez une direction pour le bossage. Si vous n'en spécifiez pas une, le bossage est placé dans une direction normale à la face au point sélectionné. Cliquez sur Inverser la direction , si nécessaire.

• Sélectionnez une arête circulaire (facultatif). Sélectionnez une arête circulaire pour positionner l'axe central du plot de fixation.

Le centre projeté de l'arête circulaire doit croiser la face à l'emplacement du plot de fixation.

Position du plot de fixation avant la sélection de l'arête circulaire

Position après la sélection de l'arête circulaire

• Entrez la hauteur du bossage. Définit les paramètres de bossage

• Sélectionnez une face de contrainte. Active la case Face de contrainte et désactive la case Hauteur du bossage.

• Face de contrainte . Sélectionnez une face par rapport à laquelle contraindre le dessus du bossage. La hauteur du bossage est calculée automatiquement. Si vous changez la hauteur de la face de contrainte, celle du bossage change en conséquence.

  Vous pouvez contraindre le bossage par rapport à une face qui n'est pas en contact avec lui. Par exemple, la face de contrainte et le bossage peuvent être côte à côte.

  Dans l'image, la face de contrainte constitue le dessous du couvercle (transparent). La hauteur du bossage est calculée automatiquement en fonction de la face de contrainte. Les arêtes mises en surbrillance en vert indiquent la zone de rencontre entre la face de contrainte et le bossage. Le picot de fixation pénètre le couvercle.

• Sélectionnez un vecteur de direction.  Sélectionnez un vecteur de direction pour positionner un seul renfort. Les autres renforts viennent se placer automatiquement autour du bossage. Cliquez sur Inverser la direction , si nécessaire.

Pas de dépouille

Dépouille

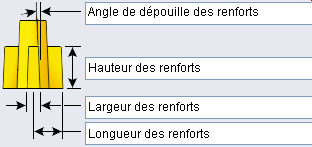

 Largeur des renforts définir l'épaisseur à la base des renforts, avant d'appliquer une dépouille.

Longueur des renforts mesurée à partir du centre du bossage.

• Nombre de renforts.

• Espacé régulièrement. (Disponible pour deux renforts uniquement.) Crée un angle de 180 degrés entre les deux renforts. Cette option est utile pour les plots d'angles. Désactivez cette option pour sélectionner un vecteur de direction qui définit l'orientation du second renfort.

Espacé régulièrement sélectionné.

Espacé régulièrement désactivé.

Sélectionnez une face ou une arête pour définir l'orientation du second renfort.

• Picot. Crée un picot de fixation.

• Trou. Crée un trou de fixation.

Picot

Trou

• Entrez le diamètre. Active la case Diamètre du trou/picot de fixation.

ou

• Sélectionnez une arête de contrainte. Active la case Arête de contrainte et désactive la case Diamètre du trou/picot de fixation.

• Arête de contrainte . Sélectionnez une arête de contrainte pour définir automatiquement le diamètre.

  Dans les illustrations, l'arête du trou sélectionné détermine automatiquement le diamètre du picot.

Diamètre du picot avant la sélection d'une arête de contrainte

Diamètre du picot après la sélection de l'arête de contrainte montrée
