Silhouettes

Vous pouvez sélectionner l'arête de silhouette d'une surface arrondie, telle qu'un cylindre.

Pour définir la la visibilité d'une arête de silhouette, cliquez sur Options (barre d'outils Standard) ou sur Outils, Options et sélectionnez Affichage/Sélection, Surbrillance dynamique de la vue graphique.

Les arêtes de silhouettes sont comprises dans les opérations de sélection à l'aide d'un cadre.

Pour sélectionner une arête de silhouette:

  1. Ouvrez une esquisse sur une face du modèle, un plan ou dans une vue de mise en plan active.

  2. Sélectionnez l'un des outils suivants:

    • Convertir les entités

    • Décaler les entités

    • Cotation intelligente

    • Ajouter des relations

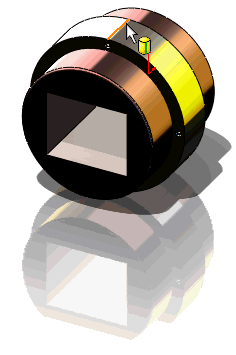

  1. Déplacez le pointeur sur une face cylindrique jusqu'à ce qu'il prenne la forme .

  1. Sélectionnez l'arête en surbrillance.

Rubriques connexes

Convertir les entités
Décaler les entités
