Champs de courbure
Les champs de courbure offrent un aperçu de l'inclinaison et de la courbure de la plupart des entités d'esquisse dans les documents de pièce, d'assemblage et de mise en plan.
Pour montrer les champs de courbure d'une entité d'esquisse:
Dans une esquisse ouverte, cliquez à l'aide du bouton droit de la souris sur une entité d'esquisse et sélectionnez Montrer les champs de courbure.

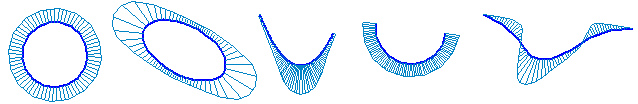

Un champ apparaît indiquant la courbure de l'entité.
Pour les splines, le champ croise la spline aux points d'inflexion.
Le champ change de forme de façon dynamique lorsque vous faites glisser l'entité d'esquisse et que sa courbure est modifiée.

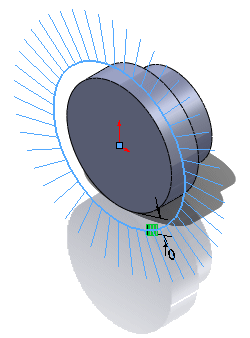

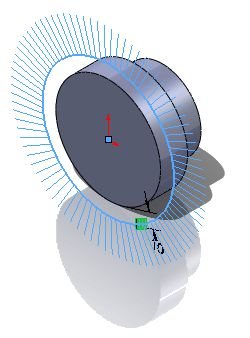

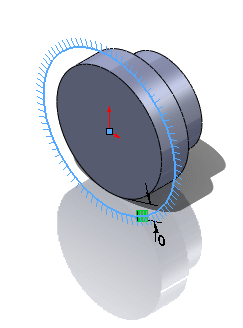

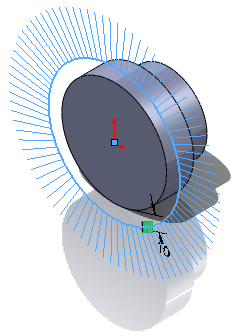

Dans le PropertyManager Echelle de courbure, déplacez les curseurs pour ajuster la taille et la densité du champ de courbure.
Cliquez sur OK
.
Le champ reste visible lorsque vous fermez l'esquisse (à moins qu'une fonction soit appliquée à l'esquisse).
Pour changer l'échelle et la densité de tous les champs de courbure dans une esquisse:
Dans une esquisse ouverte, cliquez à l'aide du bouton droit de la souris sur une entité d'esquisse avec des champs de courbure et sélectionnez Modifier l'échelle de courbure.
Pour cacher le champ de courbure d'une entité d'esquisse:
Dans une esquisse ouverte, cliquez à l'aide du bouton droit de la souris sur l'entité d'esquisse et sélectionnez Montrer les champs de courbure.
