Texte

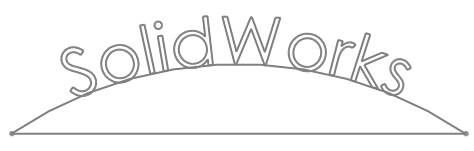

Vous pouvez esquisser un texte sur la face d'une pièce et appliquer à ce texte une fonction d'extrusion ou d'enlèvement de matière. Le texte peut être inséré sur n'importe quel ensemble de courbes ou d'arêtes continues, y compris les cercles et les profils constitués de lignes, arcs, ou splines.
Si la courbe est une entité d'esquisse, ou un ensemble d'entités d'esquisse, et que le texte d'esquisse est dans la même esquisse que la courbe, convertissez les entités d'esquisse en géométrie de construction.
Pour esquisser un texte sur une pièce:
-
Cliquez sur la face d'une pièce.
Cliquez sur Texte
(barre d'outils Esquisse) ou sur Outils, Entités d'esquisse, Texte.
Pour créer un profil sur lequel placer le texte, esquissez un cercle ou un profil continu de lignes, arcs, ou splines dans une esquisse, fermez l'esquisse, puis ouvrez une nouvelle esquisse pour le texte.
-
Dans la zone graphique, sélectionnez une arête, une courbe, une esquisse ou un segment d'esquisse.
Les objets sélectionnés apparaissent sous Courbes
.
-
Dans le PropertyManager, sous Texte, tapez le texte à afficher.
Le texte apparaît dans la zone graphique pendant que vous tapez.
Définissez les propriétés requises dans le PropertyManager Texte d'esquisse comme nécessaire.
Cliquez sur OK
.
L'esquisse étant toujours ouverte, effectuez une extrusion ou un enlèvement de matière sur le texte.
Pour éditer le texte d'esquisse:
Cliquez à l'aide du bouton droit de la souris sur le texte (le pointeur prend la forme
lorsqu'il est au-dessus du texte d'esquisse) et sélectionnez Propriétés.
Editez le texte et ses propriétés dans le PropertyManager Texte d'esquisse, comme nécessaire.
Pour décomposer le texte d'esquisse en entités d'esquisse séparées:
Cliquez à l'aide du bouton droit de la souris sur le texte (le pointeur prend la forme lorsqu'il est au-dessus du texte d'esquisse) et sélectionnez Dissoudre le texte de l'esquisse.
Le texte est alors converti en entités d'esquisse non texte (par exemple, lignes, arcs, splines, etc.).
