Congé de face surfacique
Pour créer
un congé de face entre des surfaces:
-
Créez deux surfaces (elles
n'ont pas besoin d'être adjacentes).
Cliquez
sur Congé
(barre
d'outils Fonctions) ou sur Insertion,
Surface, Congé/Arrondi.
Dans le
PropertyManager, sous Type de congé,
sélectionnez Congé de face.
Sous Objets à arrondir, définissez la valeur
du Rayon
.

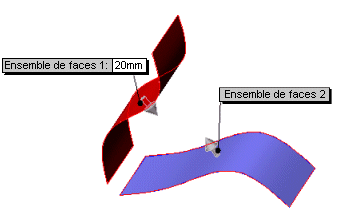

Dans la
zone graphique, sélectionnez la première face à arrondir pour définir
l'Ensemble de faces 1. La flèche
d'aperçu indique la direction du congé de face.
Cliquez
dans Ensemble de faces 2, puis
sélectionnez la seconde face à arrondir dans la zone graphique. Si nécessaire,
cliquez sur Inverser la face normale
de sorte que les flèches pointent l'une vers l'autre.
Définissez les autres options du PropertyManager.
Sous Options de congé, les options
Restreindre les surfaces ne s'appliquent
qu'aux congés de face utilisant des surfaces:
Ajuster et attacher. Permet d'ajuster
les faces arrondies et de coudre les surfaces en un seul corps surfacique.
Ne pas ajuster et attacher. Permet d'ajouter
une nouvelle surface avec congé, mais n'ajuste pas les faces et ne coud
pas les surfaces.
-
Cliquez sur OK
.
Congé de face avec l'option
Ajuster et attacher sélectionnée.
