Cote de positionnement DimXpert
Utilisez l'outil Cote de positionnement

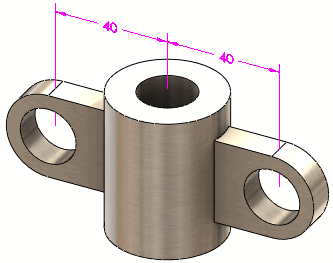

pour appliquer des cotes linéaires et angulaires entre deux fonctions DimXpert (sauf les fonctions surface, congé, chanfrein et poche). Dans la procédure suivante, vous cotez la distance entre deux perçages simples.
Pour utiliser l'outil Cote de positionnement DimXpert:
Cliquez sur Cote de positionnement (barre d'outils DimXpert) ou sur Outils, DimXpert, Cote de positionnement.
Sélectionnez la face de la fonction d'origine.
La sélection d'arêtes est prise en charge uniquement lorsque vous créez une cote entre deux plans. Voir la procédure ci-dessous.
Le sélecteur de fonctions s'affiche dans la zone graphique avec Perçage sélectionné. Sélectionnez au besoin un type de fonction différent.
Cliquez sur la face de la fonction de tolérance.
Le sélecteur de fonctions reste affiché avec un type de fonction par défaut sélectionné pour la fonction de tolérance. Sélectionnez au besoin un type de fonction différent. La cote de positionnement est prête à être placée.
Cliquez pour placer la cote.
Le PropertyManager DimXpert apparaît. Les fonctions de perçage sélectionnées sont listées en tant que Fonction d'origine
et Fonction de tolérance
sous Fonctions de référence.
|
|
Cliquez sur Permuter les fonctions  pour inverser les fonctions si nécessaire. En général, vous pouvez attacher des cotes à n'importe quelle arête de la fonction. Sélectionnez la cote et utilisez sa poignée de glissement pour la repositionner. |
Définissez les options restantes dans le PropertyManager et cliquez sur
.
DimXpertManager met à jour les données relatives au type de fonction et de cote.
Pour placer une cote de positionnement entre deux plans à l'aide de la sélection d'arêtes:
Cliquez sur Cote de positionnement (barre d'outils DimXpert) ou sur Outils, DimXpert, Cote de positionnement.
Sélectionnez une arête linéaire délimitée par deux faces parallèles qui lui sont perpendiculaires.
Cliquez pour placer la cote.
Définissez les options du PropertyManager et cliquez sur .
Notes
Cotes:
Les cotes linéaires sont appliquées entre:
Une combinaison de deux fonctions parallèles de type plan, axe ou ligne
Deux points
Un point et une fonction de type plan, axe ou ligne
Paires d'axes et de lignes en biais (ils ne s'entrecroisent pas et ils ne sont pas parallèles):
Les cotes angulaires sont appliquées entre une combinaison de deux fonctions non parallèles de type plan, axe ou ligne.
Vous pouvez appliquer des cotes linéaires ou angulaires aux fonctions suivantes:
Fonctions point. Point d'intersection et sphère
Fonctions plan: Plan, encoche, largeur et plan d'intersection
Fonctions axe et ligne: Cône, cylindre, bossage, perçage simple, perçage de type Chambrage, perçage de type Fraisage, rainure et ligne d'intersection
Point: Point d'intersection
Tolérance / Précision: Réglez la tolérance et la précision par défaut de la cote de positionnement dans Outils, Options, Propriétés du document , DimXpert, Cote de positionnement.
