Edition des scènes

Vous pouvez ajouter, supprimer ou modifier des scènes associées à des fichiers de modèles et enregistrées avec ceux-ci.

Pour ajouter des scènes:

Vous pouvez ajouter des scènes à l'aide de ce qui suit:

Pour supprimer des scènes:

  1. Dans l'arbre de création FeatureManager, développez Lumières, caméras et scène .

  2. Cliquez sur Scène et appuyez sur la touche Suppr..

Vous pouvez remplacer des scènes sans supprimer d'autres. Les paramètres ne sont pas conservés dans les scènes de remplacement.

Pour modifier les scènes:

  1. Dans l'arbre de création FeatureManager, développez Lumières, caméras et scène .

  2. Double-cliquez sur Scène pour afficher le PropertyManager Editer la scène.

  3. Sous Position du sol:

    1. Sélectionnez une face plane pour faire tourner le sol autour de la géométrie de modèle sélectionnée sous Positionner par sélection.

Lorsque vous sélectionnez Positionner par sélection, vous devez repositionner le modèle relativement au sol

    1. Cliquez sur Inverser la direction du sol pour inverser le sol et le plafond.

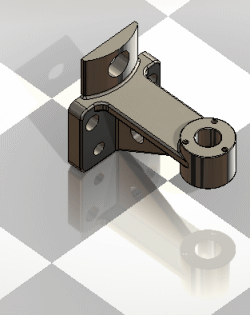

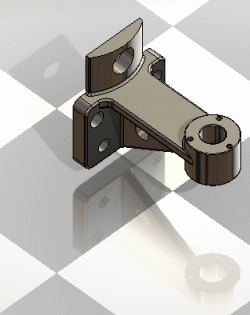

    2. Définissez la valeur du Décalage.





    1. Définissez la valeur de la Rotation.





Les scènes n'utilisent pas toutes un sol.

Scènes basiques

Les scènes basiques utilisent un sol virtuel, où l'ombre d'un objet crée l'illusion d'un sol.

Scènes du studio

Les scènes du studio combinent les éléments appartenant aux scènes basiques et aux scènes de présentation. Toutes les scènes du studio comprennent un sol.

Scènes de présentation

Les scènes de présentation comprennent des scènes avec un sol (Pièce avec plancher de bois et Garage), ainsi que des scènes comme Esplanade avec arrière-plan où la position et les ombres d'un objet créent l'illusion d'un sol.

  1. Sous Echelle, désactivez Redimensionnement auto., et réglez les valeurs sous Largeur, Profondeur et Hauteur pour ajuster la zone du sol et du mur.

  2. Sous Rotation de l'environnement, définissez une valeur pour faire pivoter l'arrière-plan et la réflexion sur le modèle.

  3. Cliquez sur .
