Montrer les descriptions des composants

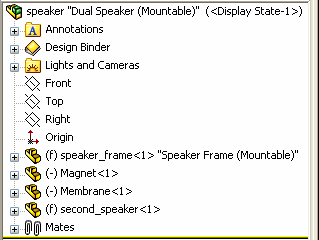

Vous pouvez afficher les descriptions des composants dans l'arbre de
création FeatureManager de documents de pièce, d'assemblage et de mise
en plan et dans le ConfigurationManager de pièces et d'assemblages.
Pour montrer les descriptions des composants:
En haut de l'arbre de création FeatureManager, cliquez à l'aide
du bouton droit de la souris sur le nom de la pièce, de l'assemblage ou
de la mise en plan et sélectionnez Affichage
de l'arbre, Montrer les descriptions
des composants.
|
|
REMARQUES:
Par défaut,
le nom et la description des composants sont les mêmes et ne sont pas
affichés. Vous devez donc spécifier une nouvelle description dans
le fichier de pièce
du composant pour qu'elle apparaisse dans l'arbre de création FeatureManager.
Les
descriptions de composants apparaissent uniquement si l'option Description
est sélectionnée (réglage par défaut) comme Propriété
personnalisée utilisée comme description du composant dans la boîte
de dialogue Options du système, Général.
Vous pouvez sélectionner une autre option, mais vous devez alors définir
une valeur pour cette propriété personnalisée dans l'onglet Personnaliser
de la boîte de dialogue Résumé
information.
