Fenêtres d'affichage

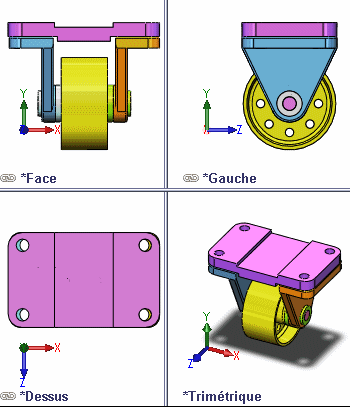

Vous pouvez afficher les modèles dans une, deux ou quatre fenêtres d'affichage.

Vous pouvez choisir les dispositions de fenêtre d'affichage suivantes à partir du menu Fenêtre ou de la barre d'outils Vues standard:

• Le coin inférieur gauche de chaque fenêtre d'affichage indique l'orientation actuelle.

• Pour choisir une autre orientation, cliquez sur Orientation de la vue (barre d'outils Affichage de type visée haute).

• Lorsque vous passez de plusieurs fenêtres d'affichage à une seule, le modèle affiche l'orientation de la fenêtre active. Si vous revenez ensuite à plusieurs fenêtres d'affichage, les orientations par défaut sont rétablies à nouveau.

• Vous pouvez modifier séparément l'orientation ou la rotation d'un modèle dans n'importe quelle fenêtre d'affichage, tant que ces fenêtres ne sont pas liées.

Vous pouvez lier les vues orthogonales. Les vues non orthogonales (telles que les vues de type Isométrique, Trimétrique, etc. ou les orientations personnalisées) ne sont pas liées.

Pour lier les vues orthogonales:

Cliquez sur Lier les vues (barre d'outils Vues standard) ou sur Fenêtre, Fenêtre d'affichage, Lier les vues.

L'icône dans le menu contextuel Affichage indique des fenêtres d'affichage liées.

Fonctionnalités disponibles avec les vues liées:

• Les opérations de zoom et de translation sont liées pour toutes les vues orthogonales.

• La rotation de la vue à l'aide du pointeur n'est pas disponible.

• Si vous faites pivoter une vue pour lui donner une orientation non orthogonale, cette vue n'est plus liée.

• Si la fonction Lier les vues est activée, la vue est liée lorsque vous l'amenez par rotation à une orientation orthogonale.
