Vue auxiliaire
Une vue auxiliaire est similaire à une Vue projetée, mais elle est déroulée perpendiculairement par rapport à une arête de référence, dans une vue existante.
Vous pouvez créer une vue auxiliaire d'une vue d'assemblage éclatée.

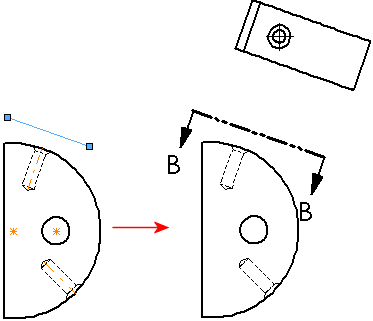

Des lignes esquissées peuvent être utilisées pour le pliage. Dans cet exemple, ajoutez une relation perpendiculaire entre la ligne esquissée et l'axe temporaire du perçage pour orienter correctement la vue auxiliaire.
Pour créer une vue auxiliaire:
-
Cliquez sur Vue auxiliaire
(barre d'outils Mise en plan) ou sur Insertion, Vues de mise en plan, Auxiliaire.
Le PropertyManager Vue auxiliaire apparaît.
-
Sélectionnez une arête de référence (non pas une arête horizontale ou verticale, qui créerait une Vue projetée standard).
L'arête de référence peut être une arête de pièce, une arête de silhouette, un axe ou une ligne esquissée.
Les vues auxiliaires ne sont pas disponibles à partir de vues de détail.
Lorsque vous déplacez le pointeur, un aperçu de la vue s'affiche si vous avez sélectionné l'option Montrer le contenu pendant le glissement d'une vue de mise en plan. Vous pouvez aussi contrôler l'alignement et l'orientation de la vue.
Déplacez le pointeur jusqu'à ce que la vue soit à l'endroit voulu, puis cliquez pour la positionner. Vous pouvez éditer les labels de vue et modifier l'alignement de la vue, si nécessaire.
Si vous avez utilisé une ligne esquissée pour créer une vue auxiliaire, l'esquisse est absorbée pour que vous ne puissiez pas la supprimer par inadvertance. Vous pouvez supprimer les entités d'esquisse lors de l'édition de l'esquisse.
Pour éditer une ligne esquissée utilisée pour créer une vue auxiliaire:
Sélectionnez la vue auxiliaire.
Dans le PropertyManager Vue auxiliaire, sélectionnez Flèche.
A l'aide du bouton droit de la souris, cliquez sur la flèche de vue et sélectionnez Editer l'esquisse.
Editez la ligne esquissée, puis quittez l'esquisse.
Pour modifier la flèche de vue:
|
Sur la flèche de vue, faites glisser:
|
|
