Contraintes de glissière

Une contrainte de glissière centre le coulisseau par rapport à la glissière, dans une rainure.

Les références de glissière peuvent inclure:

  • Deux faces planes parallèles

  • Deux faces planes non parallèles (avec ou sans dépouille)

Les références de coulisseau peuvent inclure:

  • Deux faces planes parallèles

  • Deux faces planes non parallèles (avec ou sans dépouille)

  • Une face cylindrique ou un axe

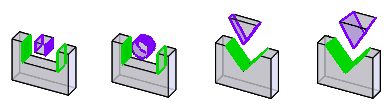

Exemples:

Pour ajouter une contrainte de glissière:

  1. Cliquez sur Contrainte (barre d'outils Assemblage) ou sur Insertion, Contrainte.

  2. Sous Contraintes avancées, cliquez sur Glissière .

  3. Sous Sélection des contraintes:

    1. Sélectionnez deux faces planes comme Sélections pour la glissière .

    2. Sélectionnez deux faces planes, ou une face cylindrique ou un axe, comme Sélections pour le coulisseau .

  4. Cliquez sur .

Les composants s'alignent de sorte que le coulisseau soit centré entre les faces de la rainure. Le coulisseau peut être translaté le long du plan central et pivoter autour d'un axe normal au plan central. La contrainte de glissière interdit la translation ou la rotation du coulisseau d'un côté vers un autre.
