Einführung

Strukturbalken können in Simulation für Leistungszwecke vereinfacht werden, damit Sie mit Balkenelementen modelliert werden können. Das Ausmaß des Problems und die erforderlichen Ressourcen werden in diesem Fall stark reduziert. Damit die Balkenformel akzeptable Ergebnisse erbringt, sollte die Balkenlänge 10 Mal größer als die größte Bemaßung seines Querschnitts sein.

Jedes gerade Strukturbauteil ist durch eine gerade Linie, die zwei Verbindungen an den Enden verbindet, definiert. Ein Kurven-Strukturbauteil wird aus einer Reihe gerader Balken erstellt. Der Querschnitt eines Balkens wird als über die gesamte Länge hin konstant angenommen. Intern vernetzt das Programm jeden Balken durch die Erstellung einer Reihe von Balkenelementen. Jedes Balkenelement wird durch zwei Endknoten und einen Querschnitt definiert. Wenn Sie das Netz und die Ergebnisse anzeigen, werden Balkenelemente als Zylinder gezeigt, ungeachtet ihres tatsächlichen Querschnitts.

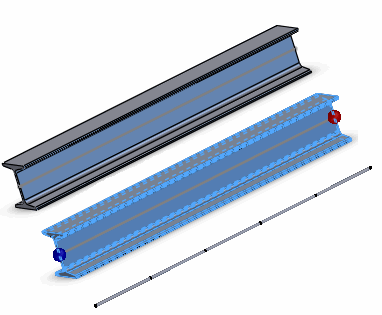

Die Abbildung zeigt, wie ein Strukturbauteil erstellt wird. Das Bild oben zeigt das Strukturbauteil. Da mittlere Bild zeigt die Verbindungen, wenn das Strukturbauteil als Balken definiert wird. Das untere Bild zeigt das Netz, in dem der Balken in eine Reihen von Balkenelementen, die als Zylinder dargestellt sind, unterteilt wird.

Klicken Sie hier, um zu sehen, wie ein gekrümmtes Strukturbauteil als Balken modelliert wird.

Balkenelemente werden für statische Studien, Frequenzstudien, Knickstudien und nicht-lineare Studien unterstützt. Lösungen für große Verschiebungen in statischen Studien werden für Balken nicht unterstützt.

Balken erstellen

Strukturbauteile, die als Schweißnaht-Features erstellt werden, werden standardmäßig mit Balkenelementen vernetzt. Sie haben die Möglichkeit, diese Strukturbauteile als Volumenkörper zu behandeln, indem Sie auf ihre Symbole in der Studien-Baumstruktur von Simulation klicken und anschließend die Option Als Volumenkörper behandeln auswählen. Für die kurzen Strukturbauteile (das Verhältnis der Länge zum größten orthogonalen Querschnittsabstand vom Schwerpunkt sollte größer als 3.0 sein) wird die Verwendung von Volumenvernetzung empfohlen.

Um linear ausgetragene, gespiegelte oder importierte Körper, die über ein konstantes Querschnittsprofil entlang ihrer Länge als Balken zu behandeln, wählen Sie ihre Symbole in der Simulation Studienstruktur aus, und wählen Sie Als Balken behandeln.

Die Option Als Balken behandeln ist nicht verfügbar, wenn das Verhältnis der Länge eines Körpers zum größten orthogonalen Querschnittabstand vom Schwerpunkt kleiner als 3.0 ist. Diese Einschränkung gilt nur für Strukturbauteile, die mit Features wie Linear austragen, Rotieren, Austragen etc. erstellt sind.

Die Definition eines Strukturbauteils als Stab oder Balken kann im PropertyManager Balken anwenden/bearbeiten vorgenommen werden.
