Auf zylindrischer Fläche

Diese Option können Sie nur verwenden, wenn alle ausgewählten Flächen zylindrisch sind. Jede Fläche kann eine andere Achse haben. Die Radial-, Umfangs- und Axialrichtungen für jede Fläche basieren auf ihrer eigenen Achse.



Attribut

Wert

Mögliche Freiheitsgrade für Volumenkörpervernetzungen

3 Translationen

Mögliche Freiheitsgrade für Schalenvernetzungen

3 Translationen und 3 Rotationen

3D-Symbol

Translation

Rotation

Auswählbare Elemente

Nur zylindrische Flächen

Translationen

Radial

Umfang

Axial

Rotationen (nur für Schalen)

Um Radialrichtung

Um Umfangsrichtung

Um Axialrichtung

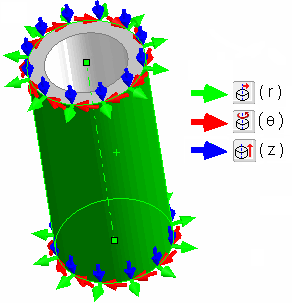

Die mit einer zylindrischen Fläche verbundenen Radial- (r), Umfangs- (q) und Axialrichtungen (z) sind in der Abbildung dargestellt.
